产品名称: TGJ15,TGJ16单相交流固态调压器
型号规格: TGJ15,TGJ16单相交流固态调压器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 固态继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
TGJ15,TGJ16单相交流固态调压器产品详细说明:

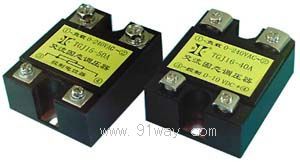

TGJ15,TGJ16单相交流固态调压器

型 号 TGJ15( 原JGX5R ) TGJ16( 原JGX5U )



负载电压 0 - 240 VAC  0 - 440 VAC
最大负载电流 10 ~ 180 A
控制方式 外接可调电阻:
470~560KΩ/ 1W(220V电源)1MΩ/ 1W(380V电源)
控制信号:0 ~ 10 VDC
控制信号:4 ~ 20 mA
断态电压 ≥ 400V   ≥ 800V/tr>
隔离电压 控制端与输出端非电隔离 ≥1800 V
绝缘电压 ≥ 2000 V
绝缘电阻 ≥100 MΩ
工作频率 50~60 HZ
环境温度 -20~70℃
散热条件 ≥20A配散热器,≥40A再加风扇强冷
负载电流安全系数 感性负载3~4倍 阻性负载2~3倍
外形尺寸.(代号) 58×45×22 mm3 ( J-1 )


外形尺寸.安装接线图:(单位:mm)

TGJ15,TGJ16单相交流固态调压器安装尺寸1   TGJ15,TGJ16单相交流固态调压器接线图1

TGJ15,TGJ16单相交流固态调压器接线图2   TGJ15,TGJ16单相交流固态调压器接线图3

TGJ15,TGJ16单相交流固态调压器

TGJ15,TGJ16单相交流固态调压器
