XDB(C)-N100防爆检修动力配电箱(IIB IIC)产品详细说明：

XDB(C)-N100防爆检修动力配电箱(IIB IIC)适用范围

1、爆炸性气体环境：1区、2区
2、场所中危险气体或蒸气：IIA、IIB、IIC
3、温度组别：T1～T6
4、户内、户外（防护等级IP54, 可达IP65)

产品特点
1、外壳采用铸铝合金或钢板焊接成型，表面喷塑
2、内装NC100H或NC100LS断路器
3、具有过载、短路保护功能
4、进线腔、元件腔、出线腔分别独立
5、输入、输出：3P+N+PE
6、可根据用户要求特制
7、钢管或电缆布线，电缆布线须配电缆夹紧密封接头

XDB(C)-N100防爆检修动力配电箱(IIB IIC)主要技术参数 Specification

型号	回路数	额定工作电压(V)	主回路额定工作电流(A)	支路额定工作电流(A)	使用类别	极数
BD□-2N100	2	380	≤125	3,6,10,16,25,32, 40,50,63,80,100	AC3	3P+N+PE
BD□-3N100	3
BD□-4N100	4
BD□-6N100	6

防护等级	防爆标志	防腐等级	进口线规格/电缆外径(mm)	出口线规格/电缆外径(mm)
IP54、*IP65	Exd II BT6 Exd II CT6	W,WF1,WF2	G40～G50/F16～F36	G32～G40/F12.5～F24.5

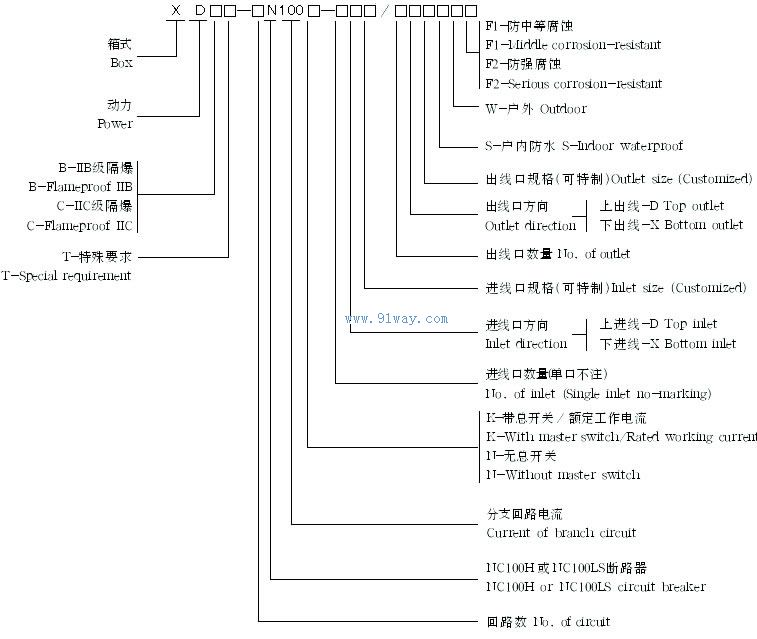

型号含义 Type designation

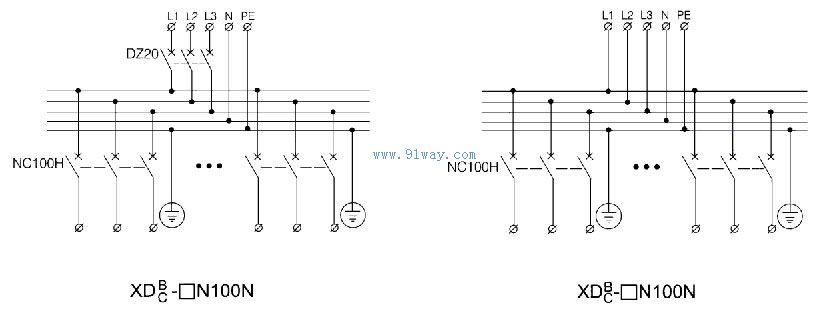

电气原理图 Electrical principle chart

XDB(C)-N100防爆检修动力配电箱(IIB IIC)
