产品名称: JLENJH8-66W型数字式光电组合互感器
型号规格: JLENJH8-66W型数字式光电组合互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 电子式互感器
分栏标签
参考价格: 厂价直销
产品品牌: 靖互
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JLENJH8-66W型数字式光电组合互感器产品详细说明:
一、概述(Description)
JLENJH8-66W数字式光电组合互感器采用了数字化技术,先进的光电技术,又综合了国内高压电器技术的精华而研制成功的新型高电压电流测量、电压监测装置。它可以用来测量高压供电系统中的电流、电压以达到计量和保护的目的。适用于额定频率50Hz或60Hz、额定电压66kV的电力系统中,作电能计量、电流测量、电压监测和继电保护用。本产品符合IEC60044-7:1999、IEC60044-8:2002及GB/T20840·7-2007《电子式电压互感器》、GB/T20840·8-2007《电子式电流互感器》标准。

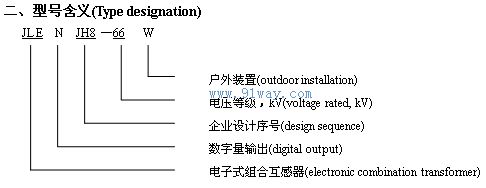

JLENJH8-66W型数字式光电组合互感器型号说明

三、结构简介(Construction)
1、JLENJH8-66W数字式光电组合互感器是一种新型的电子式组合互感器。它不同于传统的电磁式电流、电压互感器,它采用了光电隔离、数据数字化、光通信技术。还用高度可靠的电气绝缘设计使可靠性大大加强。
2、它也不同于基于法拉第磁光效应和克尔电光效应的光电组合互感器,它的电压信号采用电容分压原理,电流信号传感器就是低能量电流互感器和罗可夫斯基线圈。电流信号在高电位处就转变为数字信号,通过光纤传到低电位处。所以测量的准确度高,抗振动性、抗外界温度变化、抗电磁干扰及运行寿命都有保障。
3、本装置中,高电位处的供电是一个重要的技术创新。本装置采用了低电位激光供能和高电位取能等多重供能技术,产品运行可靠性高。
4、JLENJH8-66W数字式光电组合互感器的绝缘柱采用硅橡胶外护套伞裙,为支柱式。结构轻便、简单,重量轻;有良好的抗污能力、可靠性高。

四、技术参数(Technical data)
1、额定绝缘水平(rated insulation level):72.5/160/350kV
2、局部放电水平符合GB/T20840·7-2007《电子式电压互感器》、GB/T20840·8-2007《电子式电流互感器》标准。

4、技术参数表(technical data form):
表1:额定一次电流及动热稳定电流(Rated primary current , rated dynamic and thermal current)

额定一次电流Rated
primary
current
(A)
额定短时热电流(Ith)
Rated short time thermal current(kA/s)
额定动稳定电流(Idyn)
Rated dynamic current(kA)
50
31.5/1
80
60
31.5/1
80
75
31.5/1
80
100
31.5/1
80
150、200
31.5/3
80
300-3150
50/3
125

表2:常规技术参数(Common technical parameters)

1
设备最高电压
Highest voltage of equipment
72.5kV
2
额定一次电压
Rated primary voltage
66/√3kV
3
额定一次电流
Rated primary current
50~3150A
4
额定二次电压(电压测量、保护级)
Rated secondary voltage (voltage measurement and grade of protection)
1.5V,4V, 5V,4/√3V,6.5/√3V
5
额定二次电压(电流测量级)
Rated secondary voltage (current measurement grade)
1.5V,4V
6
额定二次电压(电流保护级)
Rated secondary voltage (current protection grade)
150mV(空心线圈)
150mV(air-core coil)
7
额定二次电压(电流保护级)
Rated secondary voltage (current protection grade)
225mV(铁心式线圈)
225mV(core type coil)
8
额定输出数字量(测量级)
Rated digital output for measurement
0x2D41
9
额定输出数字量(保护级)
Rated digital output for protection
0x01CF/0x00E7
10
测量级准确级
Accuracy class for measurement
0.2,0.2S级(class)
11
保护级准确级
Accuracy class for protection
5TPE(空心线圈)
5TPE(air-core coil)
12
保护级准确级
Accuracy class for protection
5P30(铁心式线圈)
5P30(core type coil)
13
额定频率
Rated frequency
50Hz(或60Hz)
14
额定负荷
Rated burden
2kΩ,20kΩ,2MΩ
15
暂态特性的额定对称
短路电流倍数
Rated symmetrical short-circuit-current factor for transient performance
30
16
额定一次时间常数
Rated primary time constant
100mS
17
额定唤醒时间
Rated wake-up time
0
18
环境温度
Ambient temperature
-40℃~+80℃
19
环境污秽等级
Pollution class
20
导线接入方式
Connection method of wires
贯穿式、驳接式
penetrating type、point-type connection

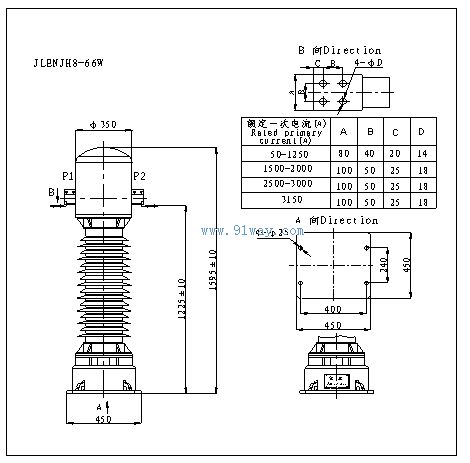

五、JLENJH8-66W型数字式光电组合互感器外形及安装尺寸图

JLENJH8-66W型数字式光电组合互感器安装尺寸

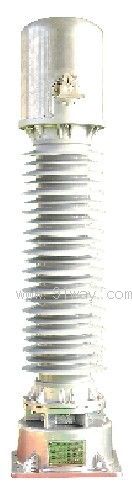

JLENJH8-66W型数字式光电组合互感器

JLENJH8-66W型数字式光电组合互感器
