BHC系列防爆穿线盒(e)产品详细说明：

BHC系列防爆穿线盒(e)适用范围：

1、1区、2区危险场所。
2、IIA、IIB、IIC类爆炸性气体环境。

产品特点：

1、防爆标志：ExeⅡ。
2、防护等级：IP55。
3、外壳采用铸铝合金或铸铁，表面喷塑，可供用户自由选择。
4、结构形式多样，便于安装。

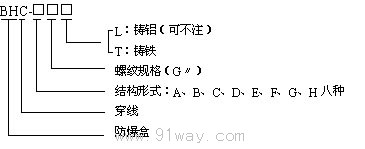

BHC系列防爆穿线盒(e)型号意义：

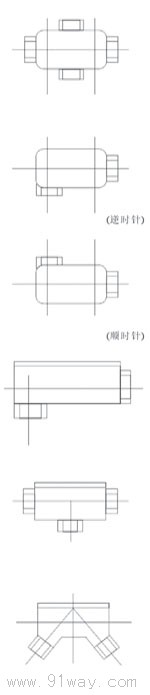

型号 Type	管内径(mm) Pipe s internal diameter	管螺纹(G〃) Pipe s thread	示意图 Sketch	外形尺寸(mm) Outline dimension
				长Length	宽Width	高Height
BHC-A-□	15	1/2		120	32	38
	20	3/4		135	35	48
	25	1		160	42	55
	32	11/4		170	54	70
	40	11/2		180	60	78
	50	2		228	72	90
	70	21/2		246	86	104
	80	3		282	102	120
BHC-B-□	15	1/2		120	50	38
	20	3/4		135	60	48
	25	1		160	70	55
	32	11/4		170	84	70
	40	11/2		180	90	78
	50	2		28	104	90
	70	21/2		248	121	104
	80	3		282	137	120

型号 Type	管内径(mm) Pipe s internal diameter	管螺纹(G〃) Pipe s thread	示意图 Sketch	外形尺寸(mm) Outline dimension
				长Length	宽Width	高height
BHC-C-□	15	1/2		120	68	38
	20	3/4		135	85	48
	25	1		160	98	55
	32	11/4		170	114	70
	40	11/2		180	170	78
	50	2		228	136	90
	70	21/2		246	156	101
	80	3		282	172	120
BHC-D-□	15	1/2		100	50	38
	20	3/4		110	60	48
	25	1		132	70	55
	32	11/4		140	84	70
	40	11/2		150	90	78
	50	2		196	104	90
	70	21/2		211	121	104
	80	3		247	137	120
BHC-E-□	15	1/2		100	50	38
	20	3/4		110	60	48
	25	1		132	70	55
	32	11/4		140	84	70
	40	11/2		150	90	78
	50	2		196	104	90
	70	21/2		211	121	104
	80	3		247	137	120
BHC-F-□	15	1/2		100	30	58
	20	3/4		110	35	73
	25	1		132	42	83
	32	11/4		140	50	100
	40	11/2		150	60	108
	50	2		196	72	122
	70	21/2		211	86	139
	80	3		247	102	155
BHC-G-□	15	1/2		120	30	58
	20	3/4		135	35	73
	25	1		160	42	83
	32	11/4		170	54	100
	40	11/2		180	60	108
	50	2		228	72	122
	70	21/2		246	86	139
	80	3		282	102	155
BHC-H-□	15	1/2		120	30	58
	20	3/4		135	35	73
	25	1		160	42	83
	32	11/4		170	54	100
	40	11/2		180	60	108
	50	2		228	72	122
	70	21/2		246	86	139
	80	3		282	102	136

BHC系列防爆穿线盒(e)
