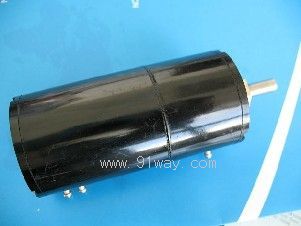

产品名称: WXD4-201精密多圈线绕电位器(20圈)
型号规格: WXD4-201精密多圈线绕电位器(20圈)
  放大图片 放大图片
产品类别: 常规产品 -- 电子电器 -- 电位器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
WXD4-201精密多圈线绕电位器(20圈)产品详细说明:
WXD4-201精密多圈线绕电位器(20圈)特性简介:

标称阻值范围:(Rated rcsistance range) 680Ω~100KΩ
阻值偏差: (Resistance tolerance) ±2% ±5% ±10%
额定功率: (Rated power) 3W
最高工作电压:(Maximum working voltage) 160V
机械寿命: (Mechanical endurance) 5000周(cycles)
线性精度: (Linearity) ±0.1% ±0.25% ±0.5% ±1%
机械角度: (Mechanical rotating angle) 7200°
轴端形状: (Shape of shaft end) ZS—1
轴长: (Length of shaft) L=25mm 20mm 16mm

WXD4-201精密多圈线绕电位器(20圈)等级:工业级、普军级

序号 名称 L L1 备注
1 短轴 16 8 配旋钮
2 中轴 20 12 配旋钮、配指示器
3 长轴 25 17 配指示器


WXD4-201精密多圈线绕电位器(20圈)接线图

WXD4-201精密多圈线绕电位器(20圈)
