产品简介:
(点击小图查看大图)

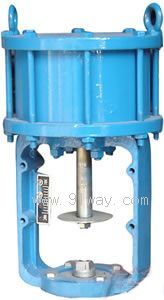

ZSA/B,ZSN型气动活塞式执行机构产品详细说明:
ZSA/B-P型是带弹簧复位可调零比例式气动活塞式直行程执行机构。特点是输出力大,结构简洁、可靠、轻小、动作速度快、抗震性好。可与直通单双座、角型、套筒、隔膜、精小型等直行程类调节阀组配并带上定位器成为气动活塞式调节阀。选用不同的弹簧范围可获得需要的许用压差。
ZS型是用于与切断阀相配套的二位式弹簧复位活塞式执行机构。具有动作迅速(可达1.2-4.5S)、可靠、体积轻小的特点。
ZSN型是双向无弹簧活塞式执行机构,常与高压差、大口径、开关速度要求较高(1-2S)和高温切断阀组配。
ZS-P、ZS型执行机构都可配ZPXS型侧装手操机构。
ZSN型配顶装手操机构ZDS。

2、所配附件
ZS-P型须配气动或电-气阀门定位器、空气过滤减压器,其气源压力根据弹簧范围;ZS型配二位三通电磁阀,空气过滤减压器和行程开关;ZSN型配二位五通电磁阀和行程开关。

3、技术参数

型号项目

ZS-1P

ZS-2P

ZS-3P

ZS-4P

ZS-5P

ZS-6P

气缸直径  mm

100

125

160

200

250

320

行    程  mm

10

10;16

16;25

25;40

40;60

60

弹簧范围  KPa

40-200;80-240;100-200;200-350;350-500

供气压力MPa

ZSA,ZSN为0.4-0.6;ZS-P:气开比弹簧范围上限大0.05
气关按上限+下限+0.05

ZS-P
推杆输出力

N

350-500KPa

2674

4165

6860

10740

16800

27440

200-350KPa

1528

2300

3920

6140

9600

15680

100-200KPa

764

1190

1960

3070

4800

7840

80-240Kpa

610

952

1568

2450

3840

6270

配带侧装手操机构

ZPXS-2

ZPXS-3

ZPXS-4

ZPXS-5

ZPXS-6


注:⒈ 推力计算均以反作用始动弹簧力为准;弹簧范围按350-500KPa档,配气关式阀采用较小的弹簧范围。
⒉ ZS、ZSN型气缸直径与ZS-P型相同。
⒊ 短档行程用于ZS、ZSN型。

4、性能指标

ZSA/B-P型

项目

指标

不带定位器

带定位器

基本误差  %

±6

±1.5

回    差  %

3

1.5

死    区  %

1.2

1

始终点偏差%

±2.5

气密性

以0.6MPa输入气缸,切断气源后压力降≤5KPa/5min

工作寿命

不少于10万次


注: 当与调节阀组配时一般均带阀门定位器.

ZS、ZSN型

项目指标

二位动作时间S

气缸密封性

工作寿命

ZS(ZSN)-1

1.2(≤1)

以0.6MPa输入气
缸切断气源后压力
降≤5KPa/min

不少于10万次

ZS(ZSN)-2

1.2(≤1)

ZS(ZSN)-3

≤2(≤1)

ZS(ZSN)-4

≤2.5(1)

ZS(ZSN)-5

≤3.5(1.5)

ZS(ZSN)-6

≤4.5(2)


5、主要零件材质

零件名称

材料

零件名称

材料

气缸

精拉铝合金管,硬阳极氧化

活    塞

LY12

压缩弹簧

60Si2MnA

推    杆

2Cr13

QY型密封圈

TPU、EPDM

支    架

HT250


6、外形尺寸

型号尺寸

ZS-1P

ZS-2P

ZS-3P

ZS-4P

ZS-5P

ZS-6P

ZS-1

ZS-2

ZS-3

ZS-4

ZS-5

ZS-6

ZSN-1

ZSN-2

ZSN-3

ZSN-4

ZSN-5

ZSN-6

A

125×125

148×148

185×185

232×232

283×283

283×283

H

250

290

325

440

590

640

250

290

325

440

590

640

200

245

272

352

431

510

L

90

97

110

150

170

295

L1

60

81

92

115

110

200

Md

M10

M12×1.25

M16×1.5

M20×1.5

F

92

100

125

168

195

250

E

80

80

100

120

150

B

60+

80+

95+

100+

8-M

M10

M12

M16

Z-d

9



T

80



b1



105

118

130

4-d1



11

14

16

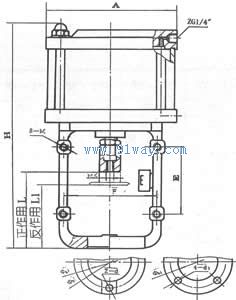

ZSA/B,ZSN型气动活塞式执行机构外形尺寸

ZSA/B,ZSN型气动活塞式执行机构

ZSA/B,ZSN型气动活塞式执行机构
