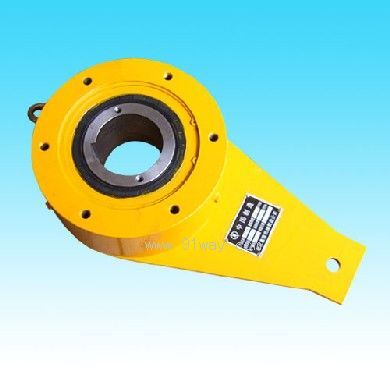

产品名称: NJ系列逆止器
型号规格: NJ系列逆止器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 逆止器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
NJ系列逆止器产品详细说明:
NJ型接触式楔块逆止器是一种用于带式输送机的新型逆止装置,它直接安装在传动滚筒轴伸或减速器低速轴轴伸上,具有强大的抗逆转能力,允许最大扭拒通常能达到数十万牛顿•米以上。当满载物料的上运大型带式输送机因各种原因突然停止运行时,NJ型逆止器能有效地阻止因物料重力而发生的逆行下滑事故;并且在逆止状态时,整个驱动装置仍处于卸载状态,这不仅不会影响对电动机、减速器等驱动部件的维修和更换,而且对防止因驱动系统损坏而出现的逆行事故,就显得更加安全和可靠,因而是大型带式输送机非常理想的防逆转安全保护装置。

型号含义
例如:代号NJ16—S-140,表示NJ型接触式逆止器,额定逆止力矩为16000N.m,内圈转向顺时针,安装孔直径140mm。

结构与工作原理
楔块、内圈和外圈都是楔块逆止器的基本逆止元件,其中楔块(图1)是逆止器的关键零件,楔块逆止器就是利用楔块独特的截面形状,以及它与内圈和外圈之间的特殊几何关系和力学关系,实现其单向制动的。

NJ系列逆止器工作原理
在逆止器的制造过程中,基本逆止元件均严格选用高级合金钢材料,经精密加工和严格热处理而成,从而保证了逆止器逆止动作准确、承载能力强大、解脱轻松容易、性能安全可靠。逆止器的楔块安装在保持架中,在楔块之间配置一定数量的滚柱,组成为一个楔块装置部件(图2),利用滚柱保持内圈和外圈的同心,同时承受径向载荷,结构非常紧凑。

NJ系列逆止器结构图
楔块装配部件安装在内圈和外圈形成的滚道当中,在逆止器自由空转时,滚柱会随着自转,并带动保持架和楔块沿内外圈公转。一方面使润滑油(脂)在滚道中均匀扩散,提高润滑效果;另一方面又使楔块与内外圈的接触位置不断变化,以保证逆止器在长期使用中性能可靠。

技术特性和安装尺寸

表1 NJ型逆止器主要参数表

规格 最大逆止扭矩 N·m 内圈最高转速 r/min 空转阻力矩 N·m 最大孔径 mm 最大质量 kg
NJ25  25000  100  35  160  112
NJ38  38000  100  45  200  183
NJ50  50000  80  75  220  355
NJ90  90000  50  95  250  644
NJ125  125000  50  100  270  755
NJ180  180000  50  110  300  1088
NJ270  270000  50  140  320  1426
NJ320  320000  50  160  350  1921
NJ520  520000  50  220  420  2945
NJ700  700000  50  250  450  3518

NJ系列逆止器外形尺寸

NJ25-NJ90型接触式逆止器     NJ125-NJ170型接触式逆止器

表2 NJ型逆止器安装尺寸

规格 结构尺寸(mm)
C D F h L
NJ25 120-160  —-  140  80  360  —-  —-  800  —-  180
NJ38  160-200  —-  160  88  430  —-  —-  850  —-  210
NJ50  160-220  —-  200  100  500  —-  —-  1000  —-  240
NJ90  180-250  —-  250  120  600  —-  —-  1200  —-  290
NJ125  200-270  40  280  120  650  120  60  1100  80  290
NJ180  230-300  45  320  130  780  135  60  1300  80  320
NJ270  250-320  50  360  140  850  150  70  1500  100  340
NJ320  250-350  55  400  140  930  160  70  1600  100  360
NJ520  320-420  60  450  150  1030  180  80  1800  120  450
NJ700  350-450  70  500  160  1090  210  100  2000  120  480

表3 NJ型逆止器安装孔直径范围

规格 安装孔径范围mm  优先选择的安装孔直径mm
NJ25 120-160  120,130,140,150,160
NJ38  160-200  160,170,180,190,200
NJ50  160-220  160,170,180,190,200,210,220
NJ90  180-250  180,190,200,210,220,230,230,240,250
NJ125  200-270  200,210,220,230,240,250,260,270
NJ180  230-300  230,240,250,260,270,280,290,300
NJ270  250-320  250,260,270,280,290,300,320
NJ320  250-350  250,260,270,280,290,300,320,340,350
NJ520  320-420  320,340,350,380,400,420
NJ700  350-450  350,380,400,420,450

在一定范围内,各规格逆止器都有若干不同的安装孔直径供用户选择,安装孔直径的范围和可供优先选择的安装孔直径见表3。在用户无特殊要求的情况下,安装孔尺寸和尺寸精度均按用户要求供货。
逆止器安装孔采用平键形式,键槽尺寸按GB1095-79标准提供。

逆止器安装
⑴安装前应核对逆止器所安装的轴的使用转速是否在逆止器允许的最大转速范围内;
⑵由于逆止器内圈只能单方向旋转,转动方向由外壳上的转向指示牌箭头指出。安装前必须检查轴的转动方向是否与逆止器内圈转动方向一致;
⑶安装逆止器时,只向逆止器的内圈加压。为避免打坏内圈端部,请用木锤敲打。切勿敲打逆止器外壳、密封套、防尘套等部位;
⑷逆止器与轴装配时,只能使用平键,不允许使用楔键。
⑸对采用稀油润滑的逆止器,应让四个注油孔中的一个位于外壳的底部,以便于今后维护(参考图4);

NJ系列逆止器维护图
⑹安装后,在轴端部用端盖压紧逆止器内圈;
⑺逆止器的防转大臂下端应固定在两挡铁之间,且应保证逆止器能在轴向自由游动,挡铁与力臂之间应留有5-10mm间隙;
⑻逆止器的防转大臂应尽量采用大臂垂直安装的方式,也可以采用大臂倾斜或水平安装的形式;
⑼所有的轴端盖板、挡铁等不包在逆止器供货范围内,由用户自行解决。

受控件
楔块、滚柱、保持架、内轮、外轮。

易损件
骨架油封、橡胶条、轴承。

润滑与保养
⑴NJ型接触式楔块逆止器的润滑采用稀油润滑,使用40号机械润滑油,产品在出厂时未装有润滑油,使用前必须加油;
逆止器的外壳上有四个孔用于注油、检查油面和排放油(见图4)。拆下孔塞注油和检查油面,从上部注油至从油面空溢出为止,然后拧紧孔塞;
首次使用运转24小时后将油全部放掉,用清洁油精洗逆止器内腔,再注入清洁的符合要求的润滑油。
逆止器运转一个月后将油全部放掉更换全部机油,以后每三个月补充部分新油,每半年全部更换一次机油。
⑵逆止器工作一年后,应拆开清洗、检查弹簧有无脱落损坏,楔块、内圈、外圈和滚柱是否完好,若有缺陷应立即更换。
⑶定期检查防转臂、防转座的紧固螺栓,确保紧固有效。

安全警示与注意事项
⑴逆止器安装时,注意旋转标牌旋向。 ⑵标牌旋向应与逆止器运行方向一致。 ⑶含有二硫化钼、石墨或任何提高润滑性能的极压添加剂的润滑油(润滑脂)都不能使用。这些添加剂会降低啮合摩擦系数,可能引起逆止器打滑。

故障分析及排除

故障现象  原因分析  排除方法
逆止器不起作用 旋向标牌方向反了或逆止器安装反了 将逆止器反过来安装
逆止器有渗漏现象 液压元件密封没有压紧,或密封件挤压变形 重新拧紧或者更换密封件
逆止器工作时有异常  油太脏  过滤或更换工作油


NJ系列逆止器
