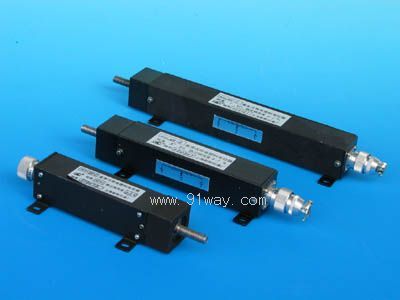

WDL系列直滑式导电塑料电位器产品详细说明：

WDL系列直滑式导电塑料电位器广泛应用于工业自动控制系统，在自动化仪表及线位移测量系统中作机电转换元件使用，并大量用于需进行线位移控制的机械设备中；采用先进的精密位移传感器生产工艺制造，产品中关键部件及主要原料是从日本、美国等国家进口、产品测试仪器仪表及关键生产设备是从美国、英国、日本等国引进，保证了产品内在品质优良；产品结构设计精良、可靠、外形优美，属国内领先水平；具有线性精度高、理论上无限的分辨力、平滑性优良、动态噪声小、机械寿命长、伺服槽安装等优良性能。主要参数产品型号 WDL10, WDL14, WDL16, WDL25, WDL50, WDL100, WDL150, WDL200, WDL225, WDL250, WDL300

功能和原理:

直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求，因为由温度变化引起的阻值变化不会影响到测量结果。

WDL系列直滑式导电塑料电位器主要技术指标：

特性            型号

WDL25

WDL50

WDL100

WDL200

WDL300

标准阻值(KΩ)

1,2,3,5

3,5,10

5,10

电阻公差(%)

±15

独立线性度(%)

0.3,0.5,1

0.1,0.2,0.3,0.5,1

理论电气行程(Max.mm)

25±1

50±1

100±1

200±1

300±1

额定功耗(W.at70℃)

1.0

2.0

电阻温度系数(ppm/C)

≤±400

分辨力

理论上无限

绝缘电阻(MΩ)

≥500（500VDC）

介质耐压(V)

500（AC.RMS）lmin

输出平滑性(%)

≤0.1

机械行程(Max.mm)

31

56

106

206

306

工作温度范围(℃)

-55 - +125

寿命

1×106

推力(Max.N)

0.98

1.96

2.94

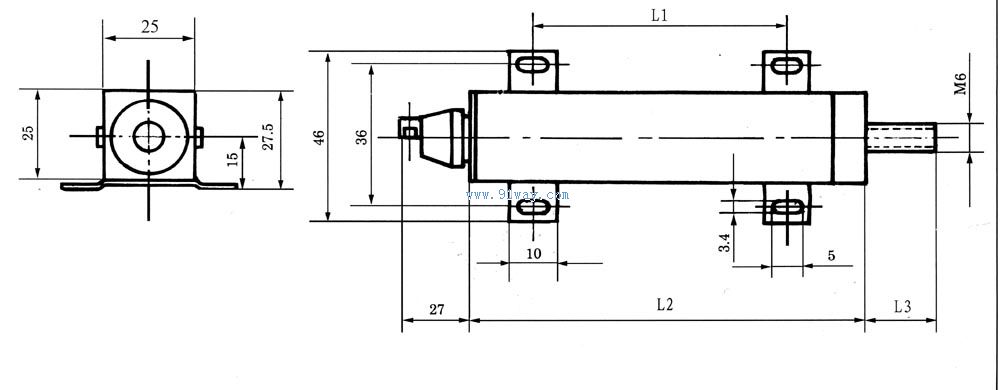

结构尺寸：

	WDL-25	WDL-50	WDL-100	WDL-200	WDL-300
L1	67	92	143	220	300
L2	105	130	181	278.5	378.5
L3(min)	21	21	21	21	21
L3(max)	52	77	128	227	327
