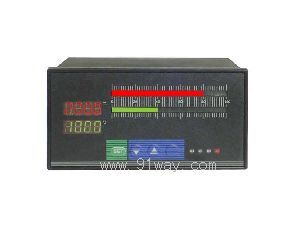

XMGZ/T系列光柱/数字显示控制仪表产品详细说明：

XMGZ/T系列光柱/数字显示控制仪表可分别与各式热电偶、热电阻、霍尔变送器、电阻远传压力表以及各种流量、压力、液位等变送器送出的信号适配，对其进行两回路热工参数的光柱/数字线性、开方指示及控制。

XMGZ/T系列光柱/数字显示控制仪表主要特点及功能：
1、可通过简单的软、硬件设定，即可分别对各自输入的分度号、量程、小数点位置、光柱显示量程等功能参数、控制参数的设定进行选择，所有整定的参数均可永久保存，且掉电不丢失数据。
2、可对每个继电器控制输出进行各自的上限、上上限、下下限、下限等输出控制功能进行编程；各控制数值的设定可在全量程范围内设定。
3、采用先进的全自动数字调校系统，能方便快捷地进行精度调校，无需电位器调整。从而提高了仪表的稳定性和一致性。
4、仪表显示为双四位数码显示+双光柱显示，分别显示各自回路的测量值，光柱的显示量程应与数字显示量程相符。
5、具有超量程、断线、断阻、断偶指示等故障自诊断功能。
6、具有0~10mA、4~20mA、0~5V、1~5V隔离模拟变送输出信号。模拟变送值可在各自的全量程范围内任意编程。
7、可带隔离串行通讯接口，传输速率可通过按键自由设定，可与各种带输入/输出通讯功能的设备进行双向通讯，并组成网络控制系统。
8、各设定参数和调试参数可用密码锁定，锁码后可防止误操作。
9、仪表供电方式：220V AC线性电源、220V AC开关电源、24V DC开关电源或其它用户特殊要求。

型谱
型号识别：A-BCD-EFGH-I

项 目	说 明	代 码	代 码 说 明
A	型 号	XMGZ-	光柱/数字显示、变送输出
		XMGT-	光柱/数字显示、控制、变送输出
B	类 型	3	双回路光柱/数字显示、控制
		4	双回路光柱/数字显示、变送、控制
C	报 警 控 制 方 式	0	单显示(无报警控制功能)
		1	一个继电器输出(或一限报警)
		2	二个继电器输出(或二限报警)
		3	三个继电器输出(或三限报警)
		4	四个继电器输出(或四限报警)
D	输 入 信 号 类 型	1-	(XY)	热电偶
		2-	(XY)	热电阻
		3-	(XY)	霍尔压力远传（或各种mV信号输入）
		4-	(XY)	电阻远传压力表
		5-	(XY)	标准信号：0~10mA DC
		6-	(XY)	标准信号：0~5V DC
		7-	(XY)	标准信号：4~20mA DC
		8-	(XY)	标准信号：1~5V DC
		9-	(XY)	用户特殊要求
E	模 拟 变 送 输 出 信 号 类 型	0	(XY)	无变送信号输出
		1	(XY)	标准信号：0~10mA DC
		2	(XY)	标准信号：4~20mA DC
		3	(XY)	标准信号：1~5V DC
		4	(XY)	标准信号：0~5V DC
F	外 形 结 构	M	横式：160×80×140 （宽×高×深）
		SM	竖式：80×160×140  （宽×高×深）
G	附 加 功 能		缺项为无配电输出
		D	带一路24V DC配电输出或用户要求的配电电压输出
		2D	带两路24V DC配电输出或用户要求的配电电压输出
H	通 讯 方 式		缺项为无通讯接口
		2-	带RS-232通讯接口
		4-	带RS-485通讯接口
I	供 电 方 式		缺项为220V AC线性电源供电
		T	220V AC开关电源供电
		W	24V DC开关电源供电

型号举例：XMGT-3477-00M2D4-T（即：A-BCD-EFGH-I）
双输入：4~20mA；四个继电器控制输出；带两路24V DC配电；带RS485通讯接口；开关电源220V AC。
