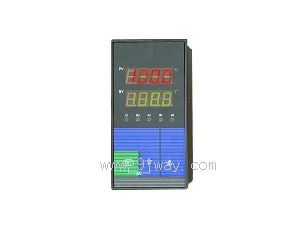

XMVT系列智能光柱/数字阀位反馈(外给定)PID调节仪产品详细说明：

XMVT系列智能光柱/数字阀位反馈(外给定)PID调节仪可与各式热电偶、热电阻、霍尔变送器、电阻远传压力表以及各种流量、压力、液位等传感器、变送器送出的信号适配，对其进行单回路单参数PID调节。该系列产品是集PID调节、手操器、伺服放大器功能于一体的高科产品。

XMVT系列智能光柱/数字阀位反馈(外给定)PID调节仪主要特点及功能：
1、 通过简单的软、硬件设定，即可对输入分度号、测量量程、小数点位置、PID控制参数等参数进行选择设定，所有整定的参数均可永久保存，且掉电不丢失数据。
2、 可对继电器控制输出进行上限、下限等控制功能进行编程；各控制数值可在全量程范围内设定。
3、 采用先进的全自动数字调校，能方便快捷地进行精度调校，无需电位器调整。从而提高了仪表的稳定性和一致性。
4、 具有PID参数自整定功能；PID参数的设定可分为自整定和手动整定两种设定方式。控制周期可按要求调整。
5、 具有超量程、断线、断阻、断偶指示等故障自诊断功能。
6、 具有0~10mA、4~20mA、0~5V、1~5V隔离模拟变送输出信号。模拟变送值可在测量范围内任意编程。
7、 数字阀位反馈PID调节仪的显示方式为双屏数字显示，主屏四位高亮度数码管显示测量值；副屏四位高亮度数码管显示控制设定值或阀位反馈信号。光柱/数字阀位反馈PID调节仪的显示方式为双屏数字显示+双光柱显示，分别显示测量值和控制设定值或阀位反馈信号。
8、 本系列产品的控制输出可直接控制电动调节阀的开关动作或电气阀门定位器的行程等。
9、 本系列产品具有手/自动无扰动切换功能和手动操作功能。
10、可带隔离串行通讯接口，传输速率可通过按键自由设定，可与各种带输入/输出通讯功能的设备进行双向通讯，并组成网络控制系统。
11、各设定参数和调试参数可用密码锁定，锁码后可防止误操作。
12、仪表供电方式：220V AC线性电源、220V AC开关电源、24V DC开关电源或其它用户特殊要求。

型谱
型号识别：A-BCDE-FGHIJ-K

项 目	说 明	代 码	代 码 说 明
A	型 号	XMVT-	阀位反馈（外给定）PID调节仪
B	控 制 作 用	1	阀位反馈型
		2	外给定型
C	类 型	2	数字显示、调节、变送输出
		3	光柱/数字显示、调节、变送输出（仅M、SM有此功能）
D	输 入 信 号 类 型	1	热电偶
		2	热电阻
		3	霍尔压力远传（或各种mV信号输入）
		4	电阻远传压力表
		5	标准信号：0~10mA DC
		6	标准信号：0~5V DC
		7	标准信号：4~20mA DC
		8	标准信号：1~5V DC
		9	用户特殊要求的分度号
E	阀 位 反 馈 输 入 信 号 类 型	4-	电阻信号
		5-	标准信号：0~10mA DC
		6-	标准信号：0~5V DC
		7-	标准信号：4~20mA DC
		8-	标准信号：1~5V DC
		9-	用户特殊要求的信号
F/G	控 制/ 模 拟 变 送 输 出 信 号	0	开关量控制输出
		1	标准信号：0~10mA DC
		2	标准信号：4~20mA DC
		3	标准信号：1~5V DC
		4	标准信号：0~5V DC
H	外 形 结 构	M	横式：160×80×140 （宽×高×深）
		SM	竖式：80×160×140 （宽×高×深）
		F	方式：96×96×100  （宽×高×深）
		X	小方：72×72×100  （宽×高×深）
		Y	小横：96×48×100  （宽×高×深）
		Z	小竖：48×96×100  （宽×高×深）
I	配 电 输 出		缺项为无配电输出
		D	带24V DC配电输出或用户要求的配电电压输出
J	通 讯 方 式		缺项为无通讯接口
		2-	带RS232通讯接口
		4-	带RS485通讯接口
K	供 电 方 式		缺项为220V AC线性电源供电
		T	220V AC开关电源
		W	24V DC供电

注：1、仪表显示方式为PV、SV双LED显示。
2、外给定控制--可选择由内部设定控制目标值或外部输入设定控制目标值。
3、阀位控制---继电器正转、反转控制输出。
4、特殊订货与本接线图不同之处，以随机接线图为准。
型号举例：XMVT-2277-3MD（即：A-BCD-EFGHIJ-K）
阀位外给定PID调节仪，输入：4~20mA；阀位反馈输入：4~20mA；变送输出：4~20mA；
带24V配电输出；横表。
