Q96-WTCAN,Q96-WTCZAN逆功率报警功率表产品详细说明：

特点:
Q96-WTCAN、Q96-WTCZAN 功率表是既能测量三相有功功率的指示仪表，同时集成了逆功率报警功能。当逆功率超过设置点时，黄色指示灯（―P）亮，经过所设置的时间延迟，红色报警灯（RELAY）亮，表示仪表内部的报警继电器吸合，报警输出。

特性：
精度：1.5级
环境温度：-25℃ to +55℃
外壳防护：IP42/52
耐振动：0.7g
前面板尺寸：96x96mm
仪表偏转角：90° 240°
仪表标度尺：白色底黑色刻度如需设定值可划红线。
仪表安装：用四个对角支架固定

主要参数和技术指标
指示精度：1.5级
功耗：≤3W
额定电压：100V、380V、400V、440V
额定电流：1A、5A
变送输出负载能力：250欧（可达500欧）
变送输出精度：1%

产品型号	展开角	外型尺寸(A×B×C)	开孔尺寸(mm)	重量(kg)
Q96-WTCAN	90°	96×96×140	92+0.5×92+0.5	1.25
Q96-WTCZAN	240°	96×96×140	92+0.5×92+0.5	1.25

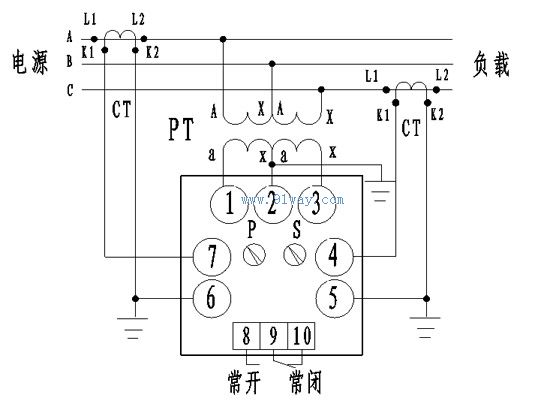

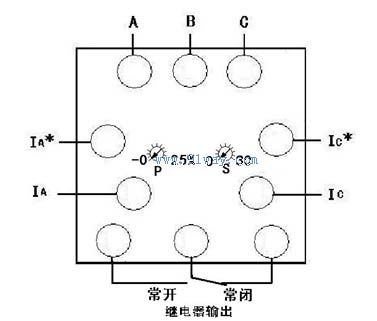

接线示意图
