产品名称: Q96-PS,Q72-PS相序指示器
型号规格: Q96-PS,Q72-PS相序指示器
  放大图片 放大图片
产品类别: 常规产品 -- 特种电器 -- 船用监测报警
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
Q96-PS,Q72-PS相序指示器产品详细说明:
特性:
Q96-PS,Q72-PS相序指示器用于三相电网的相序指示
环境温度:-25℃ to +55℃
外壳防护:IP42/52
耐振动:0.7g
工作电压(相-相):190~440Vac
频率:50….60Hz
电源消耗:≤2VA

产品型号
外形尺寸(A×B×C)
开孔尺寸(mm)
重量(kg)
Q96-PS
96×96×80
92+0.5×92+0.5
0.4
Q72- PS
72×72×80
68+0.5×68+0.5
0.3


Q96-PS,Q72-PS相序指示器使用说明
1. 用户在使用本产品时,应按照图一所示正确接线;
2. 当接通电源后,各相所对应的指示灯点亮;如有缺相时对应此相的指示灯会熄灭,且正序与逆序指示灯同时点亮。
3. 当接入相线为正序时,正序指示灯点这;反这,则逆序指示灯点亮;
4. 各指示灯关系见表

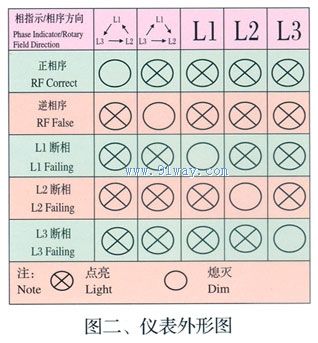

Q96-PS,Q72-PS相序指示器灯信号

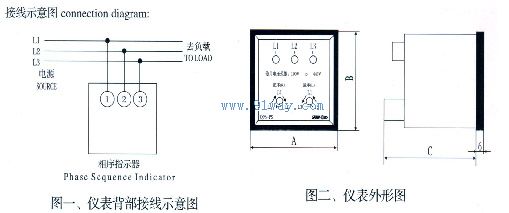

Q96-PS,Q72-PS相序指示器接线示意图
Q96-PS,Q72-PS相序指示器接线图及外形尺寸
Q96-PS,Q72-PS相序指示器
