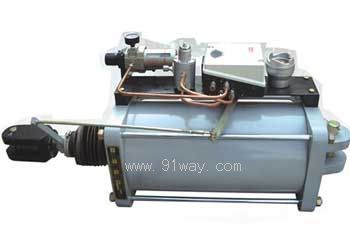

产品名称: ZQGSA系列摆动火嘴执行器
型号规格: ZQGSA系列摆动火嘴执行器
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 气动执行机构
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZQGSA系列摆动火嘴执行器产品详细说明:
ZQGSA-D×S系列摆动火嘴执行器(又称摆动气缸)是以压缩空气为动力能源,接受4—20mA电信号或0.02—0.1MPa气信号,随信号变化产生直位移,并以一定的行程推动被调节机构。该产品具有结构简单、使用可靠、耐磨损强、重量轻、机械效率高等特点,并可带有三断自锁及阀位反馈功能,它与我公司生产的ZKY(FDK)执行器就地控制柜配套,能接受DCS系统4-20mA电信号进行线性调节。它广泛应用于电力、冶金、轻工、化工、石油等工业部门各种控制系统的自动调节,特别适用于大型电站锅炉摆动火嘴,阀门的开度调节等。

二、主要技术参数
输入信号:气信号:0.02—0.1MPa
电信号:4—20mA DC
气源压力:0.3~0.8MPa
工作行程:见表1
基本误差:≤±2%
回差:≤1.5%
死区:≤0.6%
使用环境温度:-20℃—100℃

型  号    D×S

气缸直径(mm)

行程(mm)

气缸推力(N)

输出力矩(N·m)

ZQGSA-250×400

Ø250

400

24500

4000

ZQGSA-300×400

Ø300

400

35300

7000

ZQGSA-350×400

Ø350

400

43000

8600


注:计算力矩是在转角范围为0~90°,操作压力为0.5MPa,效率为100%时的计算值。在0°或90°时输出力矩最小,在转角为45°附近,输出力矩最大。
ZQGSA系列摆动火嘴执行器
