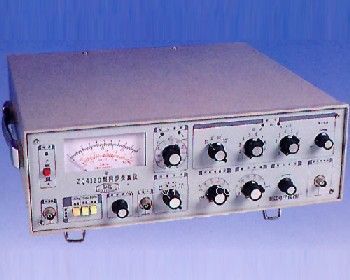

产品名称: ZQ4120同步失真仪
型号规格: ZQ4120同步失真仪
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 失真度仪
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZQ4120同步失真仪产品详细说明:
ZQ4120型同步失真仪是采用集成电路的电子测量仪器。具有测试精度高、信号源失真小﹑体积小重量轻、操作方便、性能可靠等特点。
本仪器主要用来测量音频信号及各种音频设备的非线性失真,又可作为超低失真信号发生器和音频电压表使用。并能对放大器及各种音频设备进行信噪比和频率特性的测试。
由于仪器具有电平自动校准和频率自动跟踪装置,加上机内设有音频振荡器,其频率与失真仪保持同步,使得失真度测量大为简便。适用于科研、生产、通讯、教育、维修等部门及一切需要使用失真仪的场合。

ZQ4120同步失真仪主要技术性能

失真度测量
测量频率范围:10Hz—109kHz 分四个频段
失真度测量范围: a. 20Hz—20kHz 0.01%—30% b. 10Hz—109kHz 0.03%—30%
失真度测量误差:
a. 300Hz—5kHz 不大于满度值的±7%±0.01%
b. 20Hz—20kHz 不大于满度值的±10%±0.015%
c. 10Hz—109kHz 不大于满度值的±30%±0.025%
机内引入失真: a.300Hz—5kHz 不大于0.015% b.20Hz—20kHz 不大于0.025% c.10Hz—109kHz 不大于0.035%
输入电压自动调整范围: 大于10dB
失真度最小可测电压: 100mV
失真仪输入阻抗:100kΩ±2%,输入电容不大于100pF

电压测量

电压测量范围:300μV—100V 分十一个量程。
(欲测100至300V电压时需另配一个衰减器附件)
电压测量基本误差:不大于满度值的±5%(1kHz)
电压频率附加误差: a.20Hz—50kHz: 不大于0.5dB b.5Hz—300kHz: 不大于1dB
电压噪音底度 : 不大于50μV
最大可测信噪比:110dB

振荡器

振荡频率: 10Hz―109kHz
频率示值误差:不大于0.05f±1Hz
非线性失真: a.300Hz― 5kHz: 不大于0.005% b.20Hz ― 20kHz: 不大于0.015% c.10Hz ―109kHz: 不大于0.07%
最大输出电压: 大于3Vrms(开路)
最大输出电压频率不均匀性: a.100Hz― 10kHz: 小于±0.5dB b.10Hz ― 109kHz: 小于±1dB
输出阻抗:600Ω

ZQ4120同步失真仪
