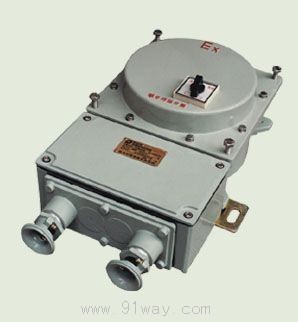

BQC62防爆电磁起动器(ⅡC)产品详细说明：

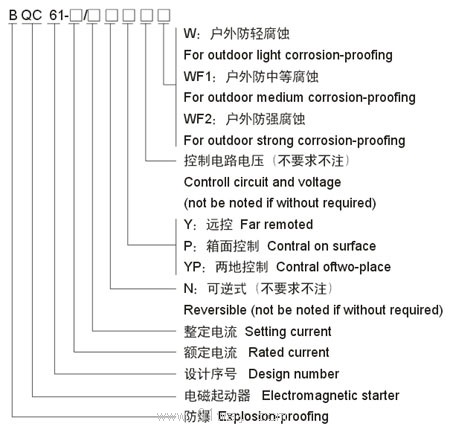

BQC62防爆电磁起动器(ⅡC)型号含义：


产品特点：

1. 爆炸性气体环境危险场所：1区、2区；
2. 可燃性气体、蒸气级别：ⅡA、ⅡB、ⅡC；
3. 温度组别：T1~T4；
4. 户内、户外（IP54）。

结构特点：

1. 铸铝合金外壳，压铸成形，表面喷塑；
2. 内装CJX2系列交流接触器，NR2(JR28)热过载继电器，RT14熔断器等元件；
3.可控制交流50Hz，380V(或220V)三相异步电动机的直接起动、停止，并对过载、断相等进行保护；
4. 钢管或电缆布线。
5. 符合GB3836-2000、IEC60079, GB12476.1-2000、IEC61241标准要求。

BQC62防爆电磁起动器(ⅡC)技术参数：

防爆标志 Explosion-proofing marker	防护等级 Protection category	防腐等级 Corrosion-proofing grade	进线口螺纹 Inlet's thread	电缆外径 Cable's outside diameter (mm)
ExdeⅡ CT4	IP54	W，WF1，WF2	G1, G11/4	Φ12~Φ18, Φ15~Φ18

型号 Model	额定电压 Rated voltage(V)	额定电流 Branch current (A)	被控电动机最大功率 Controllable maximum motor power (kW)		热继电器整定电流调节范围 Adjustable range for thermal relay's setting thread (A)
			220V	380V
BQC61-10 BQC61-10N	380	10	2.5	4	0.01~0.16 0.16~0.25 0.25~0.40 0.40~0.63 0.63~1.0 1.0~1.6 1.25~2.0 1.6~2.5 2.5~4.0 4.0~6.0 5.5~8.0 7.0~10.0 9.0~13.0 12.0~18.0 17.0~25.0 23~32 28~36 30~40 37~50 48~65
BQC61-20 BQC61-20N		20	5	10
BQC61-30 BQC61-30N		30	7.5	15
BQC61-40 BQC61-40N		40	11	18.5
BQC61-60 BQC61-60N		60	18	30

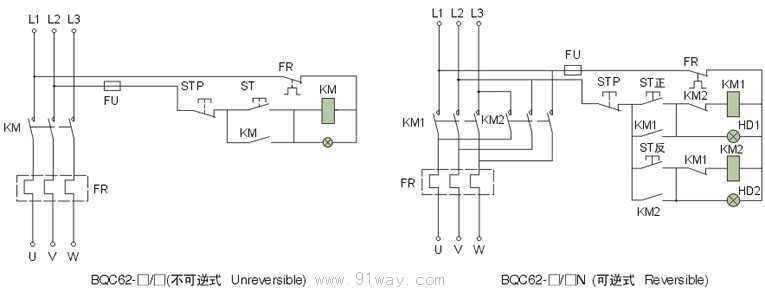

电气原理图：

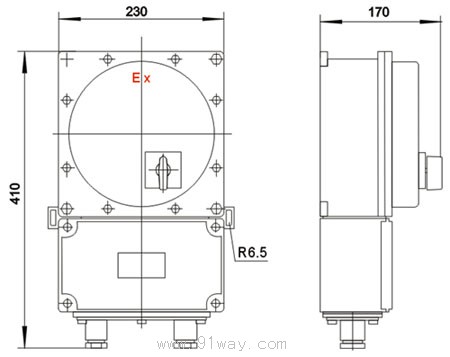

外型尺寸：
