产品名称: CX-5型电动机操作机构
型号规格: CX-5型电动机操作机构
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 电动操作机构
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CX-5型电动机操作机构产品详细说明:

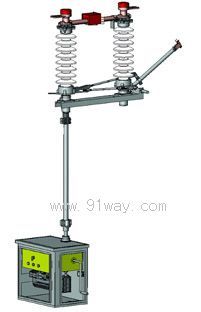

CX-5型电动机操作机构,是由交流电动机驱动,通过一对齿轮、丝杆、丝杆螺母减速的操作机构,具有结构新颖、体积小、输出力矩大、运转平稳可靠、无惯性冲击、便于检修等优点,供操作高压隔离开关和接地开关之用,可进行远方控制,也可以就地用电动控制或利用手柄进行手力操作。箱内装设手动与电动联锁装置,以实现手动操作与电动操作之间的电气联锁。

使用环境条件
与所配的高压隔离开关和接地开关相同。
电源电压变化范围为额定电压的85%~110%。

CX-5型电动机操作机构技术参数
根据所配不同型号高压隔离开关产品的需要,按照电机功率、分合闸时间等参数的不同,分为不同类别的机构(见表1),另外还设置了几种辅助功能(见表2),用户可以根据自已的需要进行选择(需要在合同或技术协议中注明)。

表1

机构型号
CX-5-I

CX-5-II

主轴转角
90°
90°
额定输出力矩 N.m
500
1000
分合闸时间 s
3±1或6±2
3±1或6±2
电动机电压 V
AC220 、DC220V或DC110V
AC220 、DC220V或DC110V
控回电压 V
AC220、380V或DC110、220V
AC220、380V或DC110、220V
电动机功率 kw
0.315
0.6
机构重量 kg
90
90
所配高压隔离开关型号
GW4-27.5
GW4-110
GW4-220

表2

序号
辅助选项
说明
1
增加OF辅助接点
用于指示电源空开的接通或断开状态。
2
增加电磁锁部件
用于电动回路的联锁
3
增加计数器
用于指示机构操作次数
4
增加照明灯
用于机构箱的照明
5
增加加热器
用于机构箱的驱潮
6
增加湿度、温度传感控制器
用于机构箱的防凝露
7
增加接地端子
用于使安装导轨和电器元件能可靠接地

订货须知
订货时应说明∶机构型号、电动机电压及控制电压、辅助极点数目等。
