JD16,JD26汽车继电器产品详细说明：

JD16,JD26汽车继电器触点参数

触点形式	1H(1A), 1Z(1C)
接触电阻	100mΩ (1A 6VDC)
触点材料	Silver Alloy 银合金
触点负载(阻性)	80 A 14VDC
最大切换电流	80 A
最大切换功率	1120 W
最大切换电压	75 VDC
机械寿命	1×107次
电气寿命	5×104次

性能参数：

绝缘电阻： 100MΩ, 500VDC
介质耐压： 触点与线圈间 750 VAC 1min，断开触点间 500 VAC 1min
动作时间： Max: 15 ms
释放时间： Max: 10 ms
线圈温升(在额定电压下)： Max: 60℃
温度范围： -40℃～+85℃
冲击 稳定性：98m/s2
强度：980m/s2
振动 双振幅：1.5mm　 10～55Hz
湿度：35%～85%RH
温度范围： -40% +85℃
引出端形式： 印制板引出端 和 快速连接引出端
重量
封装方式： 塑封型和非塑封型

线圈参数
额定线圈功率： 1.8W

线圈规格表

额定电压VDC	动作电压VDC	释放电压VDC	最大电压VDC	线圈电阻Ω
6	4.2	0.6	7.2	20±10%
9	6.3	0.9	10.8	45±10%
12	8.4	1.2	14.4	80±10%
24	16.8	2.4	28.8	320±10%
36	25.2	3.6	43.2	720±10%
48	33.6	4.8	57.6	1280±10%

产品标记

额定电压VDC	动作电压VDC	释放电压VDC	最大电压VDC	线圈电阻Ω
6	4.2	0.6	7.2	20±10%
9	6.3	0.9	10.8	45±10%
12	8.4	1.2	14.4	80±10%
24	16.8	2.4	28.8	320±10%
36	25.2	3.6	43.2	720±10%
48	33.6	4.8	57.6	1280±10%

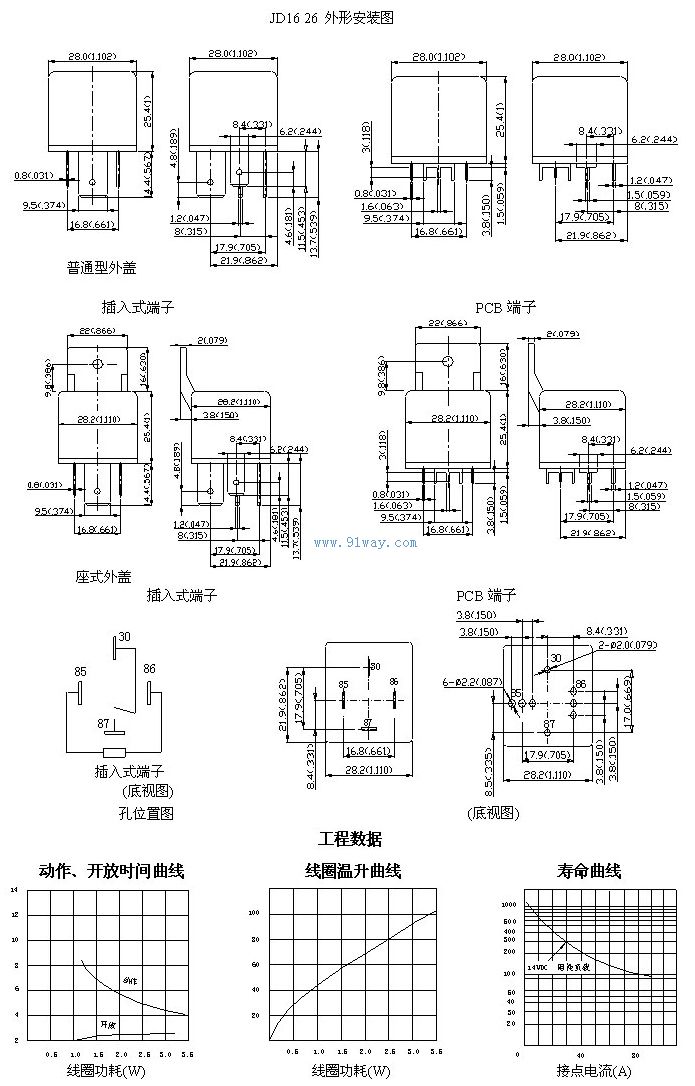

接线图
