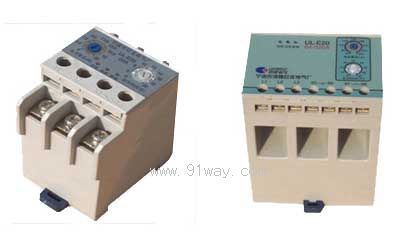

UL-E20系列电机保护器产品详细说明：

UL-E20系列电机保护器具有对称性故障 ( 如过载、过流、堵转 ) 及非对称性故障( 如各种断相、电流不平衡、相间短路、匝间短路等 ) 以及相序、过压、欠压保护。

该电机保护器具有结构简单、功能齐全、精度高、动作可靠、使用方便、体积小的特点，是理想的热继电器取代产品，特别适合于工作环境恶劣、电网质量较差的场合。

规格及技术参数
UL-E20系列电机保护器型号命名方式


* 基本功能不具有相序保护及过压、欠压保护。
技术参数

规格	5	20	80	320
技术参数
电流调整范围(A)	1-5	4-20	16-80	64-320
适用电机功率(kw)(380v)	0.5-2.5	2-10	8-40	32-160
起动延时时间(s)	2-20		4-40
安装方式	卡轨		卡轨
外型尺寸	44(W)X63(D)X86(H)		88(W)X60(D)X115(H)
主回路接线方式	压线式		穿蕊式(20X32)
输出控制端子在COSØ=0.4AC380V时	常开(97、98)2A 常闭(97、98)2A		常开(97、98)3A 常闭(97、98)3A
功 　　耗	不大于0.5W		不大于1W
复位方式	断电复位		断电复位或手动复位

性能指标
1、保护功能 : 断相、过载、过流、堵转、三相电流不平衡、相序、过压欠压。
2、过电流动作特性 : 按反时限脱扣。
3、电流整定误差 : ≤± 5%
4、适用频率 :45~65Hz
5、断相动作时间 :2s
6、相序保护动作时间 :0.1s
7、过压、欠压保护 :380V - 20% ≤ U ≤ 380V+10%
8、不平衡保护 : 不平衡度≥ 50% ± 10 时 , 动作时间 2s ；三相电流不平衡度 =[( 最大电流值 - 最小电流值)/ 最大电流值 ] × 100%
9、复位时间：20分
10、环境温度 : - 40 ℃ ~+60 ℃
11、环境湿度 : ≤ 90%(25 ℃ )
12、工作电源电压 :AC380V 三相

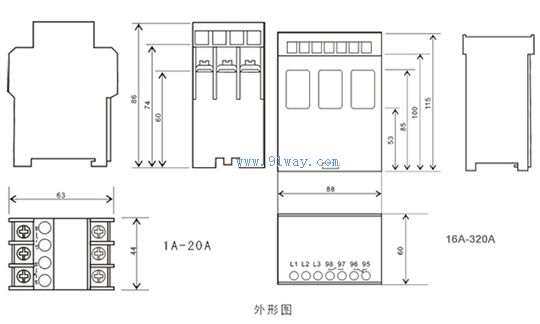

UL-E20系列电机保护器外形尺寸：
