RMW15HH系列万能式断路器产品详细说明：

RMW15HH系列万能式断路器就该厂九十年代开发的产品，额定电压为交流50HZ，400V，额定电流630-4000A，用于配电网络中用来分配电能和保护线路、电源设备免受过载、欠电压、短中和、单相接地等故障的危寄存器。在正常条件下也可作为线路的不频繁转换之用。具有较高精度的选择性保护，提高了供电可靠性。

RMW15HH断路器的技术性能

断路器名称			RMW15HH
壳架等级额定电流（lnm）A			2000	4000
额定电流（ln）A			630、800、1000、1600、2000	2000、2500、3200、4000
额定工作电压（Ue）V			400	400
额定绝缘电压（Ui）V			690	690
极数			3、4	3、4
额定极限短路分断能力（lcu）KA 400V			50	80
额定运行短路分断（lcs）KA 400V			40	60
额定短时耐受电流（lcw）KA 400V			40	60
按线方式			上进线、下进线	上进线、下进线
飞弧距离 mm			200	200
智能型脱扣器
机电寿命 次数			1000	5000
外形尺寸H×W×D	固定式	三极	422.5×369×441.5	423×600×443（493）
		四极	422.5×459×441.5	423×700×443（493）
	抽屉式	三极	472.5×381×530.5	473×612×534.5（584.5）
		四极	472.5×471×530.5	473×712×534.5（584.5）

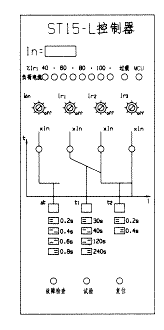

ST15-L控制器面板

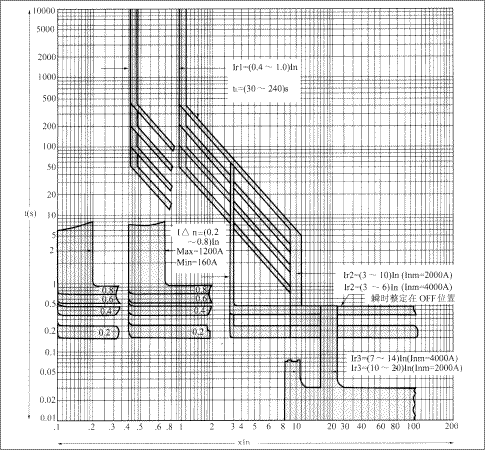

RMW15HH系列万能式断路器过电流脱扣器保护特性曲线


电动机操作控制电路线路图

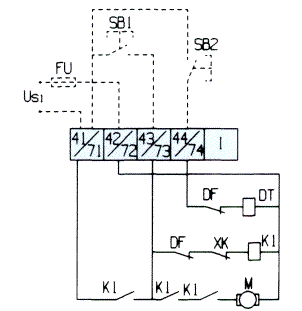

有预储能接线图

注：分子为固定式接线端子号；分母为抽屉式接端子号

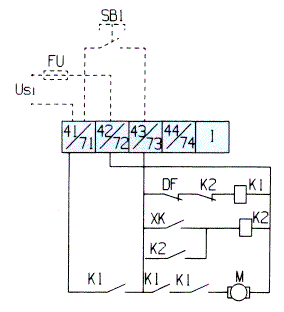

无预储能接线图

注：分子为固定式接线端子号；分母为抽屉式接端子号

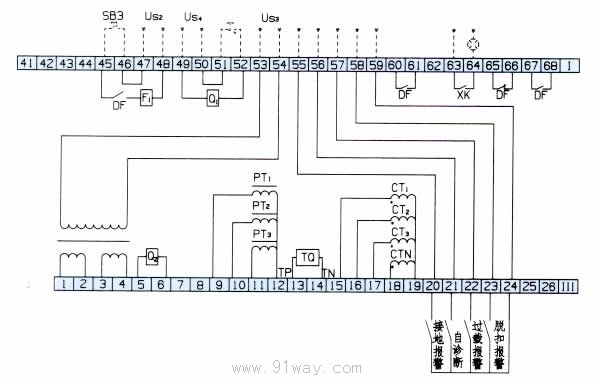

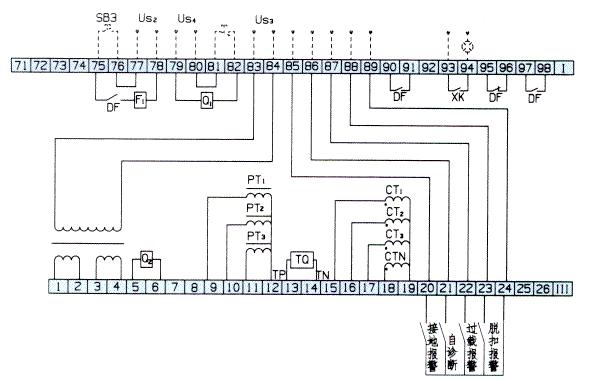

抽屉式断路器接线图


固定式断路器接线图


安装及外形尺寸

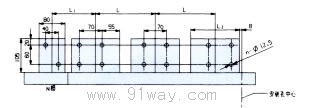

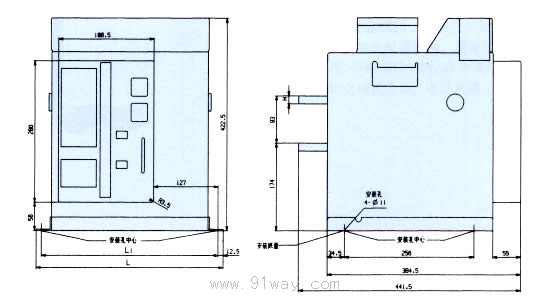

固定式2000壳架断路器安装尺寸、外形尺寸

ln Hmm 630、800、1000A 10 1600、2000A 16 RMW15HH-2000 Lmm L1mm n 三极 369 349 6 四极 459 439 8

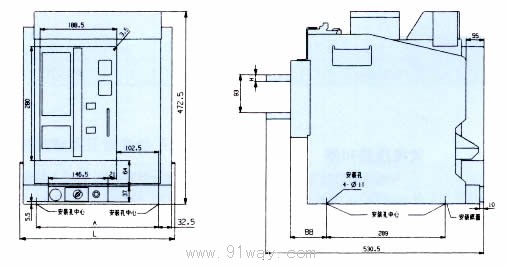

抽屉式2000壳架断路器安装尺寸、外形尺寸

ln Hmm 630、800、1000A 10 1600、2000A 16 RMW15HH-2000 Lmm L1mm n 三极 300 300 6 四极 390 471 8

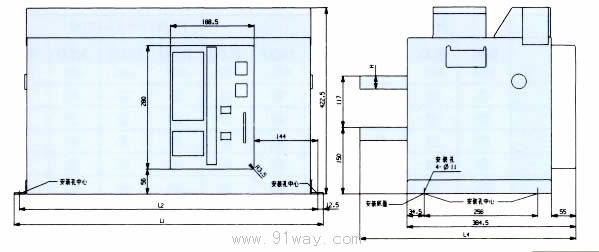

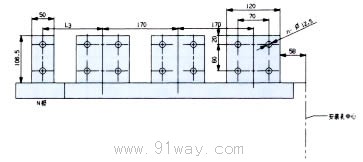

固定式4000壳架断路器安装尺寸、外形尺寸

ln H L4 2000、2500A 10 443 3200A 16 493 4000aA 30 493 RMW15HH-2000 L1 L2 L3 n 三极 600 575 0 12 四极 700 675 135 14

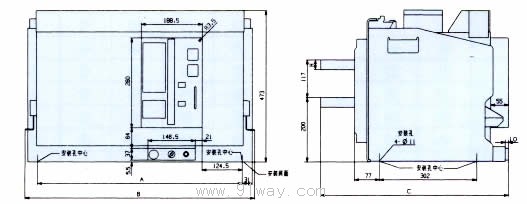

抽屉式4000壳架断路器安装尺寸、外形尺寸

ln H C L L2 2000、2500A 16 634.5 170 120 3200A 20 584.5 170 120 4000A 30 584.5 205 150 RMW15HH-2000 L1 L2 L3 n 三极 600 575 0 12 四极 700 675 135 14

RMW15HH系列万能式断路器
