FBX(M/D)粉尘防爆(照明/动力)配电箱(DIP)产品详细说明：

FBX(M/D)粉尘防爆(照明/动力)配电箱(DIP)适用范围：

1. 可燃性粉尘危险场所：20区、21区、22区；
2. 导电性或非导电性粉尘环境。

产品特点：

1. 铸铝合金压铸外壳，表面喷塑；
2. 总电路电源线用铜母线排，支路输出端用接线端子；
3. 内装C45N(照明用)或C45AD(动力用)高分断小型断路器或漏电断路器及指示灯，具有过载及短路保护功能；
4. 采用模块结构，任意组合各种形式，各种回路可以自由选择；
5. 钢管或电缆布线;
6. 符合GB3836-2000、IEC60079, GB12476.1-2000、IEC61241标准要求。

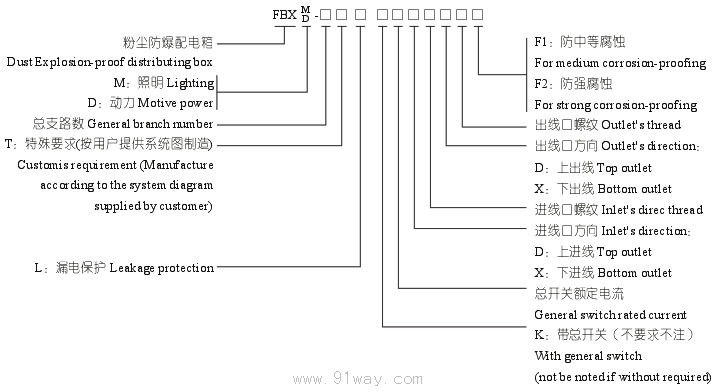

FBX(M/D)粉尘防爆(照明/动力)配电箱(DIP)型号含义：

技术参数：

型号 Model	回路数 Loop's number	额定电压 Rated voltage (V)	主回路额定电流 Main loop's rated current (A)	支路额定电流 Branch rated current (A)
FBX	不限制 No restrict	380/220	60, 100, 250	1, 3, 5, 10, 15, 20, 25, 60

防爆标志 Explosion- proofing maker	最高表面温度 Maximum surface temperature (℃)	防护等级 Protection category	防腐等级 Corrosion- proofing grade	进线口螺纹/电缆外径 Inlet's thread/Cable's outside diameter (mm)	出线口螺纹/电缆外径 Outlet's thread/Cable's outside diameter (mm)
DIPB20TBT6	85	IP54	F1, F2	G11/4/Φ15~Φ22, G11/2/Φ20~Φ26	G3/4/Φ10~Φ15, G1/Φ12~Φ18

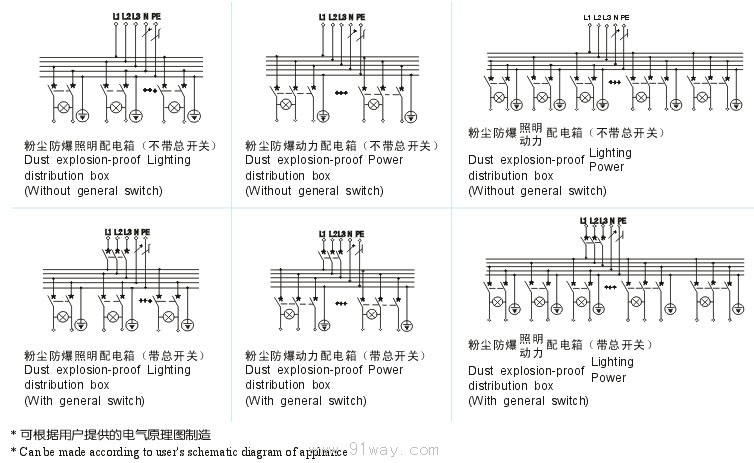

FBX(M/D)粉尘防爆(照明/动力)配电箱(DIP)电气原理图：

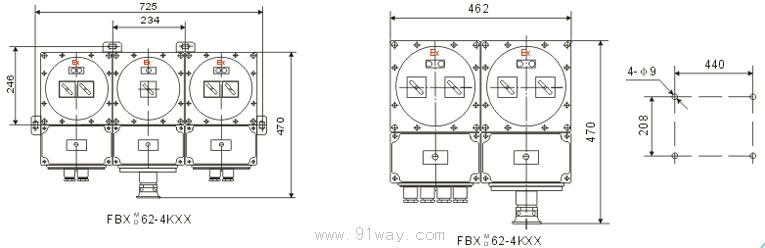

外型尺寸图：

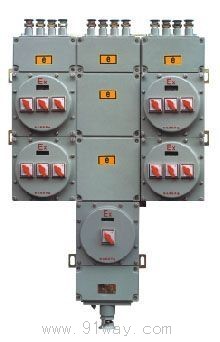

FBX(M/D)粉尘防爆(照明/动力)配电箱(DIP)
