BAG防爆隔离密封盒(ⅡB、ⅡC)产品详细说明：

BAG防爆隔离密封盒(ⅡB、ⅡC)适用范围：

1. 爆炸性气体环境危险场所：1区、2区；
2. 可燃性气体、蒸气级别：ⅡA、ⅡB、ⅡC；
3. 温度组别：T1~T6；
4. 户内、户外。

BAG防爆隔离密封盒(ⅡB、ⅡC)特点：

1. 适用于钢管布线管路隔离密封之用；
2. 铸铝合金外壳，表面喷塑。

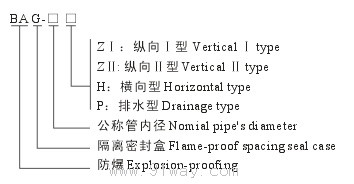

BAG防爆隔离密封盒(ⅡB、ⅡC)型号含义：

公称管内径 Nomial pipe’s internal diameter(mm)	管螺纹 Pipe’s thread	BAG-□ZⅠ、BAG-□ZⅡ			BAG-□H				BAG-□P
		A	B	D	A	B	C	D	A	B	C	D
15	G1/2	85	69	41	100	83	42	48	115	85	85	70
20	G3/4	95	78	41	105	88	42	48	115	90	85	70
25	G1	110	86	41	110	98	42	48	135	105	90	80
32	G11/4	115	105	51	125	113	58	67	135	115	90	80
40	G11/2	120	111	58	130	120	58	67	150	120	100	95
50	G2	170	110	75	180	132	58	67	170	130	100	95
70	G21/2	200	120	90	200	156	77	84	200	140	100	95
80	G3	215	132	103	215	170	77	84	215	153	100	95

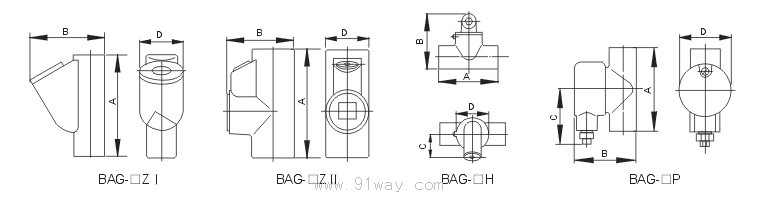

外型尺寸：

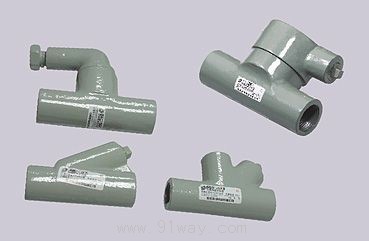

BAG防爆隔离密封盒(ⅡB、ⅡC)
