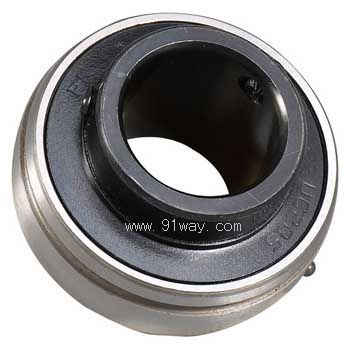

 产品名称： UC2系列外球面球轴承
型号规格： UC2系列外球面球轴承
  放大图片 放大图片
产品类别： 常规产品 -- 机械传动 -- 外球面球轴承
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
UC2系列外球面球轴承产品详细说明：
UC2系列外球面球轴承

Unit NO. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B C S S1 G ds F
UCS201 12 40 27.4 14 11.5 15.9 4 m5x0.8 3.7 9600 4600 0.12
UCS201-8 1/2 1.5748 1.0787 0.5512 0.4528 0.626 0.157 10#-32 0.146 9600 4600 0.11
UCS202 15 40 27.4 14 11.5 15.9 4 m5x0.8 3.7 9600 4600 0.11
UCS202-9 9/16 1.5748 1.0787 0.5512 0.4528 0.626 0.157 10#-32 0.146 9600 4600 0.11
UCS202-10 5/8 1.5748 1.0787 0.5512 0.4528 0.626 0.157 10#-32 0.146 9600 4600 0.11
UCS203 17 40 27.4 14 11.5 15.9 4 m5x0.8 3.7 9600 4600 0.1
UCS203-11 11/16 1.5748 1.0787 0.5512 0.4528 0.626 0.157 10#-32 0.146 9600 4600 0.1
UC201 12 47 31 17 12.7 18.3 4.8 M6x1 3.7 12800 6650 0.2
UC201-8 1/2 1.8504 1.2205 0.6693 0.5 0.72 0.189 1/4-28UNF 0.146 12800 6650 0.19
UC202 15 47 31 17 12.7 18.3 4.8 M6x1 3.7 12800 6650 0.19
UC202-9 9/16 1.8504 1.2205 0.6693 0.5 0.72 0.189 1/4-28UNF 0.146 12800 6650 0.19
UC202-10 5/8 1.8504 1.2205 0.6693 0.5 0.72 0.189 1/4-28UNF 0.146 12800 6650 0.19
UC203 17 47 31 17 12.7 18.3 4.8 M6x1 3.7 12800 6650 0.18
UC203-11 11/16 1.8504 1.2205 0.6693 0.5 0.72 0.189 1/4-28UNF 0.146 12800 6650 0.17
UC204 20 47 31 17 12.7 18.3 4.8 M6x 1 3.7 12800 6650 0.16
UC204-12 3/4 1.8504 1.2205 0.6693 0.5 0.72 0.189 1/4-28UNF 0.146 12800 6650 0.16
UC205 25 52 34.1 17 14.3 19.8 5 M6x1 3.9 14000 7850 0.2
UC205-13 13/16 2.0472 1.3425 0.6693 0.563 0.78 0.197 1/4-28UNF 0.154 14000 7850 0.24
UC205-14 7/8 2.0472 1.3425 0.6693 0.563 0.78 0.197 1/4-28UNF 0.154 14000 7850 0.23
UC205-15 15/16 2.0472 1.3425 0.6693 0.563 0.78 0.197 1/4-28UNF 0.154 14000 7850 0.21

Unit NO. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B C S S1 G ds F
UC205-16 1 2.0472 1.3425 0.6693 0.563 0.78 0.197 1/4-28UNF 0.154 14000 7850 0.2
UC206 30 62 38.1 19 15.9 22.2 5 M6x1 5 19500 11300 0.32
UC206-17 1-1/16 2.4409 1.5 0.748 0.626 0.874 0.197 1/4-28UNF 0.197 19500 11300 0.33
UC206-18 1-1/8 2.4409 1.5 0.748 0.626 0.874 0.197 1/4-28UNF 0.197 19500 11300 0.34
UC206-19 1-3/16 2.4409 1.5 0.748 0.626 0.874 0.197 1/4-28UNF 0.197 19500 11300 0.32
UC206-20 1-1/4 2.4409 1.5 0.748 0.626 0.874 0.197 1/4-28UNF 0.197 19500 11300 0.31
UC207 35 72 42.9 20 17.5 25.4 7 M8x1 5.7 25700 15300 0.48
UC207-20 1-1/4 2.8346 1.689 0.7874 0.689 1 0.276 5/16-24UNF 0.224 25700 15300 0.54
UC207-21 1-5/16 2.8346 1.689 0.7874 0.689 1 0.276 5/16-24UNF 0.224 25700 15300 0.51
UC207-22 1-3/8 2.8346 1.689 0.7874 0.689 1 0.276 5/16-24UNF 0.224 25700 15300 0.48
UC207-23 1-7/16 2.8346 1.689 0.7874 0.689 1 0.276 5/16-24UNF 0.224 25700 15300 0.45
UC208 40 80 49.2 21 19 30.2 8 M8x1 6.2 29500 18100 0.64
UC208-24 1-1/2 3.1496 1.937 0.8268 0.748 1.189 0.315 5/16-24UNF 0.244 29500 18100 0.68
UC208-25 1-9/16 3.1496 1.937 0.8268 0.748 1.189 0.315 5/16-24UNF 0.244 29500 18100 0.65
UC209 45 85 49.2 22 19 30.2 8 M8x1 6.4 31600 20600 0.68
UC209-26 1-5/8 3.3465 1.937 0.8661 0.748 1.189 0.315 5/16-24UNF 0.252 31600 20600 0.78
UC209-27 1-11/16 3.3465 1.937 0.8661 0.748 1.189 0.315 5/16-24UNF 0.252 31600 20600 0.74
UC209-28 1-3/4 3.3465 1.937 0.8661 0.748 1.189 0.315 5/16-24UNF 0.252 31600 20600 0.7
UC210 50 90 51.6 24 19 32.6 10 M10x1 6.5 35000 23200 0.8
UC210-29 1-13/16 3.5433 2.0315 0.9449 0.748 1.283 0.394 3/8-24UNF 0.256 35000 23200 0.92

Unit NO. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B C S S1 G ds F
UC210-30 1-7/8 3.5433 2.0315 0.9449 0.748 1.283 0.394 3/8-24UNF 0.256 35000 23200 0.87
UC210-31 1-15/16 3.5433 2.0315 0.9449 0.748 1.283 0.394 3/8-24UNF 0.256 35000 23200 0.82
UC210-32 2 3.5433 2.0315 0.9449 0.748 1.283 0.394 3/8-24UNF 0.256 35000 23200 0.78
UC211 55 100 556 25 22.2 33.4 10 M10x1 7 43500 29200 1.11
UC211-32 2 3.937 2.189 0.9843 0.874 1.315 0.394 3/8-24UNF 0.276 43500 29200 1.26
UC211-33 2-1/16 3.937 2.189 0.9843 0.874 1.315 0.394 3/8-24UNF 0.276 43500 29200 1.2
UC211-34 2-1/8 3.937 2.189 0.9843 0.874 1.315 0.394 3/8-24UNF 0.276 43500 29200 1.15
UC211-35 2-3/16 3.937 2.189 0.9843 0.874 1.315 0.394 3/8-24UNF 0.276 43500 29200 1.09
UC212 60 110 65.1 27 25.4 397 10 M10x1 7.6 47700 32900 1.54
UC212-36 2-1/4 4.3307 2.563 1.063 1 1.563 0.394 3/8-24UNF 0.299 47700 32900 1.67
UC212-37 2-5/16 4.3307 2.563 1.063 1 1.563 0.394 3/8-24UNF 0.299 47700 32900 1.59
UC212-38 2-3/8 4.3307 2.563 1.063 1 1.563 0.394 3/8-24UNF 0.299 47700 32900 1.52
UC212-39 2-7/16 4.3307 2.563 1.063 1 1.563 0.394 3/8-24UNF 0.299 47700 32900 1.45
UC213 65 120 65.1 28 25.4 39.7 10 M10X1 8.5 57500 40000 1.85
UC213-40 2-1/2 4.3307 2.563 1.1024 1 1.563 0.394 3/8-24UNF 0.335 57500 40000 1.94
UC213-41 2-9/16 4.3307 2.563 1.1024 1 1.563 0.394 3/8-24UNF 0.335 57500 40000 1.85
UC214 70 125 74.6 29 30.2 44.4 12 M12x1.5 8.9 60800 45000 2.05
UC214-42 2-5/8 4.9213 2.937 1.1417 1.189 1.748 0.472 7/16-20UNF 0.35 60800 45000 2.26
UC214-43 2-11/16 4.9213 2.937 1.1417 1.189 1.748 0.472 7/16-20UNF 0.35 60800 45000 2.16
UC214-44 2-3/4 4.9213 2.937 1.1417 1.189 1.748 0.472 7/16-20UNF 0.35 60800 45000 2.06

Unit NO. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B C S S1 G ds F
UC215 75 130 77.8 30 33.3 44.5 12 M12X1.5 9.2 66000 49500 2.21
UC215-45 2-13/16 5.1181 3.063 1.1811 1.311 1.752 0.472 7/16-20UNF 0.362 66000 49500 2.46
UC215-46 2-7/8 5.1181 3.063 1.1811 1.311 1.752 0.472 7/16-20UNF 0.362 66000 49500 2.35
UC215-47 2-15/16 5.1181 3.063 1.1811 1.311 1.752 0.472 7/16-20UNF 0.362 66000 49500 2.24
UC215-48 3 5.1181 3.063 1.1811 1.311 1.752 0.472 7/16-20UNF 0.362 66000 49500 2.12
UC216 80 140 82.6 32 33.3 49.3 12 M12x1.5 9.5 71500 54200 2.8
UC216-49 3-1/16 5.5118 3.252 1 .2598 1.311 1 .9409 0.472 7/16-20UNF 0.374 71500 54200 2.98
UC216-50 3-1/8 5.5118 3.252 1 .2598 1.311 1 .9409 0.472 7/16-20UNF 0.374 71500 54200 2.85
UC216-51 3-3/16 5.5118 3.252 1 .2598 1.311 1 .9409 0.472 7/16-20UNF 0.374 71500 54200 2.72
UC217 85 150 85.7 34 34.1 51.6 12 M12x1.5 10.2 83500 64000 3.46
UC217-52 3-1/4 5.9055 3.374 1.3386 1.343 2.031 0.472 7/16-20UNF 0.402 83500 64000 3.68
UC217-53 3-5/16 5.9055 3.374 1.3386 1.343 2.031 0.472 7/16-20UNF 0.402 83500 64000 3.54
UC217-55 3-7/16 5.9055 3.374 1.3386 1.343 2.031 0.472 7/16-20UNF 0.402 83500 64000 3.25
UC218 90 160 96 36 39.7 56.3 12 M12x1.5 11.2 96000 71500 4.36
UC218-56 3-1/2 6.2992 3.7795 1.4173 1.563 2.217 0.472 1/2-20UNF 0.441 96000 71500 4.47

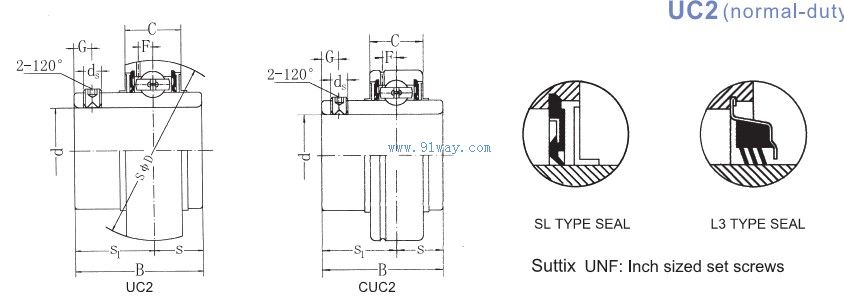

UC2系列外球面球轴承外形尺寸

UC2系列外球面球轴承
UC2系列外球面球轴承（示意图）
