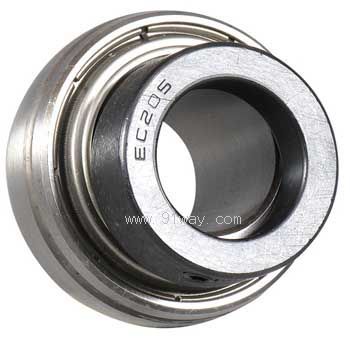

 产品名称： HC3系列外球面球轴承
型号规格： HC3系列外球面球轴承
  放大图片 放大图片
产品类别： 常规产品 -- 机械传动 -- 外球面球轴承
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
HC3系列外球面球轴承产品详细说明：
Unit No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B1 B C S ds G B5 d3 F
HC305 25 62 46.8 34.9 20 16.7 M8x1 6 15.9 42.8 5.4 22400 11500 0.43
HC305-13 13/16 2.44 1.84 2 3740 0.79 0.66 5/16-21UNF 0.24 0.63 1.5 0.21 22400 11500 0.49
HC305-14 0.88 2.44 1.84 1 3740 0.79 0.66 5/16-22UNF 0.24 0.63 1.5 0.21 22400 11500 0.48
HC305-15 15/16 2.44 1.84 0 3740 0.79 0.66 5/16-23UNF 0.24 0.63 1.5 0.21 22400 11500 0.46
HC305-16 1 2.44 1.84 1 3740 0.79 0.66 5/16-24UNF 0.24 0.63 1.5 0.21 22400 11500 0.44
HC306 30 72 50 36.5 23 17.5 M8x1 7 17.5 50 5.7 26700 15000 0.69
HC306-17 1-1/16 2.83 1.97 1.44 0.91 0.69 5/16-24UNF 0.28 0.69 1.75 0.22 26700 15000 0.71
HC306-18 1-1/8 2.83 1.97 1.44 0.91 0.69 5/16-24UNF 0.28 0.69 1.75 0.22 26700 15000 0.68
HC306-19 36966 2.83 1.97 1.44 0.91 0.69 5/16-24UNF 0.28 0.69 1.75 0.22 26700 15000 0.66
HC307 35 80 51.6 38.1 25 18.3 M8x1 7 17.5 55 6.2 33500 19100 0.8
HC307-20 1-1/4 3.15 2.03 1.5 0.98 0.72 5/16-24UNF 0.28 0.69 2.19 0.24 33500 19100 0.87
HC307-21 1-5/16 3.15 2.03 1.5 0.98 0.72 5/16-25UNF 0.28 0.69 2.19 0.24 33500 19100 0.83
HC307-22 1-3/8 3.15 2.03 1.5 0.98 0.72 5/16-26UNF 0.28 0.69 2.19 0.24 33500 19100 0.8
HC307-23 1-7/16 3.15 2.03 1.5 0.98 0.72 5/16-27UNF 0.28 0.69 2.19 0.24 33500 19100 0.77
HC308 40 90 57.1 41.3 27 19.8 M10x1 8 20.6 63.5 7 40500 24000 1.08
HC308-24 1-1/2 3.54 2.25 1.63 1.06 0.78 3/8-24UNF 0.32 0.81 2.37 0.28 40500 24000 1.17
HC308-25 1-9/16 3.54 2.25 1.63 1.06 0.78 3/8-24UNF 0.32 0.81 2.37 0.28 40500 24000 1.13
HC309 45 100 58.7 42.9 30 19.8 M10x1 8 20.6 70 7.8 52800 31800 1.46
HC309-26 1-5/8 3.94 2.31 1.69 1.18 0.78 3/8-25UNF 0.32 0.81 2.5 0.31 52800 31800 1.54
HC309-27 1-1116 3.94 2.31 1.69 1.18 0.78 3/8-25UNF 0.32 0.81 2.5 0.31 52800 31800 1.49

Unit No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B1 B C S ds G B5 d3 F
HC309-28 1-3/4 3.94 2.31 1.69 1.18 0.78 3/8-25UNF 0.32 0.81 2.5 0.31 52800 31800 1.44
HC310 50 110 66.6 49.2 32 24.6 M10X1 9 22.2 76.2 8.5 61800 37900 1.86
HC310-29 1-13/16 4.33 2.62 1.94 1.26 0.97 3/8-24UNF 0.35 0.87 2.75 0.34 61800 37900 2
HC310-30 1-7/8 4.33 2.62 1.94 1.26 0.97 3/8-25UNF 0.35 0.87 2.75 0.34 61800 37900 1.95
HC310-31 1-15/16 4.33 2.62 1.94 1.26 0.97 3/8-26UNF 0.35 0.87 2.75 0.34 61800 37900 1.88
HC311 55 120 73 55.6 34 27.8 M10x1 9 22.2 83 9.2 71500 44700 2.34
HC311-32 2 4.72 2.87 2.19 1.34 1.09 3/8-24UNF 0.35 0.87 3 0.36 71500 44700 2.53
HC311-33 2-1/16 4.72 2.87 2.19 1.34 1.09 3/8-24UNF 0.35 0.87 3 0.36 71500 44700 2.44
HC311-34 2-1/8 4.72 2.87 2.19 1.34 1.09 3/8-24UNF 0.35 0.87 3 0.36 71500 44700 2.38
HC311-35 2-3/16 4.72 2.87 2.19 1.34 1.09 3/8-24UNF 0.35 0.87 3 0.36 71500 44700 2.3
HC312 60 130 79.4 61.9 36 30.95 M10X1 9 23.9 89 9.8 81700 51800 2.94
HC312-36 2-1/4 5.12 3.13 2.44 1.42 1.22 3/8-24UNF 0.35 0.94 3.31 0.39 81700 51800 3.08
HC312-37 2-5/16 5.12 3.13 2.44 1.42 1.22 3/8-24UNF 0.35 0.94 3.31 0.39 81700 51800 3.02
HC312-38 2-3/8 5.12 3.13 2.44 1.42 1.22 3/8-24UNF 0.35 0.94 3.31 0.39 81700 51800 2.94
HC312-39 2-7/16 5.12 3.13 2.44 1.42 1.22 3/8-24UNF 0.35 0.94 3.31 0.39 81700 51800 2.81
HC313 65 140 85.2 64.6 38 32.55 M12X1.5 10.5 27 97 10.5 92500 60000 3.64
HC313-40 2-1/2 5.51 3.35 2.54 1.5 1.28 1/2-20UNF 0.41 1.06 3.82 0.41 92500 60000 3.73
HC313-41 2-9/16 5.51 3.35 2.54 1.5 1.28 1/2-21UNF 0.41 1.06 3.82 0.41 92500 60000 3.72
HC314 70 150 92.1 68.3 40 34.15 M12X1.5 12 30.2 102 11.1 104500 68000 4.37
HC314-42 2-5/8 5.91 3.63 2.69 1.57 1.34 1/2-20UNF 0.47 1.19 4.02 0.44 104500 68000 4.69

Unit No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B1 B C S ds G B5 d3 F
HC314-13 2-11/16 5.91 3.63 2.69 1.57 1.34 1/2-20UNF 0.47 1.19 4.02 0.44 104500 68000 4.6
HC314-44 2-3/4 5.91 3.63 2.69 1.57 1.34 1/2-20UNF 0.47 1.19 4.02 0.44 104500 68000 4.49
HC315 75 160 100 74.6 42 37.3 M16X1.5 13 31.8 113 11.8 113000 77000 5.3
HC315-45 2-13/16 6.3 3.94 2.94 1.65 1.47 5/8-18UNF 0.51 1 252 4.45 0.46 113000 77000 5.95
HC315-46 37445 6.3 3.94 2.94 1.65 1.47 5/8-18UNF 0.51 1 252 4.45 0.46 113000 77000 5.81
HC315-47 2-15/16 6.3 3.94 2.94 1.65 1.47 5/8-18UNF 0.51 1 252 4.45 0.46 113000 77000 5.72
HC315-48 3 6.3 3.94 2.94 1.65 1.47 5/8-18UNF 0.51 1 252 4.45 0.46 113000 77000 5.63
HC316 80 170 106.4 81 44 40.5 M16X1.5 13 31.8 119 12.5 123000 86500 6.66
HC316-49 3-1/16 6.69 4.19 3.19 1.73 1.59 5/8-18UNF 0.51 1.25 4.68 0.49 123000 86500 6.72
HC316-50 3-1/8 6.69 4.19 3.19 1.73 1.59 5/8-18UNF 0.51 1.25 4.68 0.49 123000 86500 6.67
HC316-51 3-3/16 6.69 4.19 3.19 1.73 1.59 5/8-18UNF 0.51 1.25 4.68 0.49 123000 86500 6.58
HC317 85 180 109.5 84.1 46 42.05 M16X1.5 13 31.8 127 13.1 132600 96500 7.95
HC317-52 37625 7.09 4.31 3.31 1.81 1.66 5/8-18UNF 0.51 1.25 5 0.52 132600 96500 8.12
HC317-53 37757 7.09 4.31 3.31 1.81 1.66 5/8-18UNF 0.51 1.25 5 0.52 132600 96500 7.98
HC317-54 37818 7.09 4.31 3.31 1.81 1.66 5/8-18UNF 0.51 1.25 5 0.52 132600 96500 7.66
HC318 90 190 115.9 87.3 48 43.65 M20x1 .5 14.5 36.5 133 13.8 144000 108000 9.05
HC318-55 3-7/16 7.48 4.56 3.44 1 .8898 1.72 3/4-16UNF 0.57 1.44 5.24 0.54 144000 108000 9.34
HC318-56 3-1/2 7.48 4.56 3.44 1 .8898 1.72 3/4-16UNF 0.57 1.44 5.24 0.54 144000 108000 9.11
HC319 95 200 122.3 93.7 50 38.9 M20x1 .5 14.5 36.5 140 14.7 156600 122000 10.34
HC319-58 3-5/8 7.87 4.82 3.69 1.97 1.53 3/4-16UNF 0.57 1 437 5512 0.58 156600 122000 10.56

Unit No. Dimensions mm in. Dynamic
load
ratings N		 Static
load
ratings N		 Weight(kg)
d D B1 B C S ds G B5 d3 F
HC319-59 3-11/16 7.87 4.82 3.69 1.97 1.53 3/4-16UNF 0.57 1 437 5512 0.58 156600 122000 10.38
HC319-60 3-3/4 7.87 4.82 3.69 1.97 1.53 3/4-16UNF 0.57 1 437 5512 0.58 156600 122000 10.19
HC320 100 215 128.6 100 54 50 M20x1.5 14.5 36.5 146 15.7 17300 141000 12.43
HC320-64 4 8.46 5.06 3.94 2.13 1.97 3/4-16UNF 0.57 1.44 5.75 0.62 17300 141000 12.18

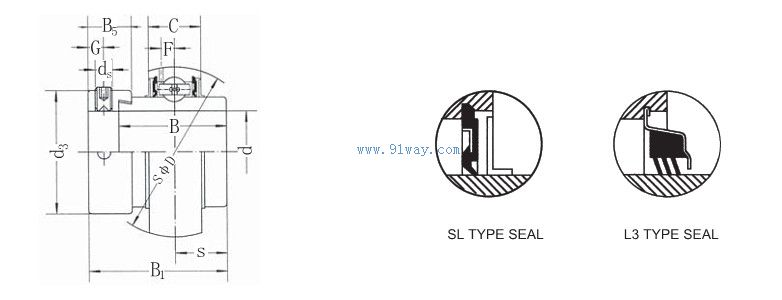

HC3系列外球面球轴承外形尺寸
HC3系列外球面球轴承

HC3系列外球面球轴承
HC3系列外球面球轴承（示意图）
