产品名称: MZ系列凸轮离合器
型号规格: MZ系列凸轮离合器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 凸轮离合器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
MZ系列凸轮离合器产品详细说明:
MZ系列凸轮离合器

型号 Model 扭矩能力 Max.Torque
(N.M)
最高超越速度 Max.Overrunning 最高分度速度 Max.Indexing
(cycle/min)
轴口
Stock Bore Size
A B C D E(m6) F G H-M牙孔 S 重量 Weight(kg)
内圈Inner Race 外圈 Outer Pace 轴口
Stock Bore Size
键槽 Keyway
MZ15 186 1800 900 150 15 5×2.3 62 68 60 58 47 25 5.5 6×M5×P0.8 10 1.4
MZ17 215 1700 800 150 17 5×2.3 66 75 64 64 52 28 6.3 6×M5×P0.8 10 1.8
MZ20 323 1600 700 150 20 6×2.8 67 80 65 68 55 30 7.6 6×M5×P1.0 12 2.0
MZ30-22 735 1500 500 150 22 6×2.8 82 100 80 88 75 45 8.9 6×M8×P1.25 16 3.7
MZ30-25 25 8×3.3
MZ30 30 10×3.3
MZ35 1080 1400 300 150 35 10×3.3 87 110 85 95 80 50 8.7 6×M5×P1.25 16 4.8
MZ45-40 1620 1400 300 150 40 12×3.3 92 125 90 110 95 60 8.4 6×M5×P1.25 16 6.2
MZ45 45 14×3.8
MZ60-50 2710   250 150 50 14×3.8 102 155 100 140 125 80 9.1 6×M5×P1.25 16 10.2
MZ60-55 55 16×4.3
MZ60 60 18×4.4
MZ70-65 3040 1100 250 150 65 18×4.4 105 175 103 145 145 95 8.6 6×M5×P1.25 16 13.2
MZ70 70 4.9

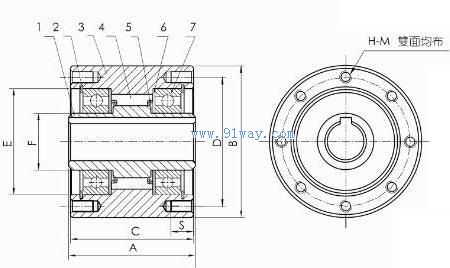

MZ系列凸轮离合器外形尺寸

1.内圈 2.卡圈 3.外圈 4.凸轮 5.弹簧 6.挡板 7.轴承

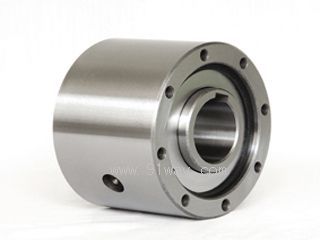

MZ系列凸轮离合器

MZ系列凸轮离合器
