QE02型换向器产品详细说明：

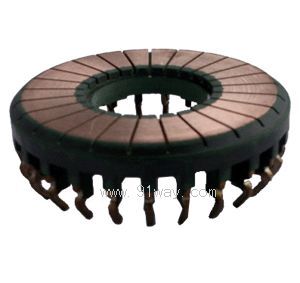

QE02型换向器

代号：QE02
片数：25
外径：Ф59 +0.10 -0.10
内孔直径：Ф24.1 +0.100

钩（升高片）外径：58±0.10
轴向总长：19.5±0.20
换向片长：4.65
钩（焊线槽）长：1.7
钩角度：30°
云母槽长：铣通
云母槽深：0.7
云母槽宽：0.7
云母片厚：
钩端沉孔内径：27
钩端沉孔深：2
无钩凸台直径：
无钩凸台长：
