Q49D型换向器产品详细说明：

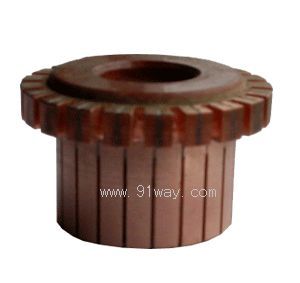

Q49D型换向器

片数：21
外径：Ф28.5 0-0.052
内孔直径：Ф12 +0.022 0

钩（升高片）外径：29±0.15
轴向总长：26+0.25
换向片长：23.5
钩（焊线槽）长：5.5
钩角度：
云母槽长：15.5
云母槽深：1.1±0.05
云母槽宽：0.65±0.03
云母片厚：0.5
钩端沉孔内径：14.9
钩端沉孔深：3.5
无钩凸台直径：23
无钩凸台长：1
