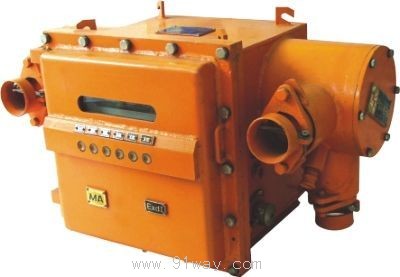

BXB4-800/1140(660)矿用隔爆型低压保护箱产品详细说明：

BXB4-800/1140(660)矿用隔爆型低压保护箱型号及其含义




适用范围及用途
BXB4-800/1140(660)矿用隔爆型低压保护箱适用于具有沼气和煤尘爆炸危险的煤矿井下，安装在移动变电站的低压侧，可与我厂生产的BGP51-6KV、10KV矿用隔爆型高压真空配电装置配套使用，适合于315、500、630、800、1000、1250、1500、1600kVA等容量的干式变压器及高压配电装置配套，能对供电线路和电器设备实现漏电、漏电闭锁、短路、过载、过压，欠压等保护功能。该保护箱也可用于660V电压系统。

主要特征
1、 本保护箱采用技术先进微电脑综合保护器，提高了整个系统的可靠性数据采用中文显示，直观简洁；
2、 低压侧故障跳高压运行模式；
3、 大门与隔离开关之间设有可靠的电气机械联锁；
4、 具有漏电、漏电闭锁、短路、过载、过压，欠压等保护功能。

BXB4-800/1140(660)矿用隔爆型低压保护箱主要技术参数：

额定工作电压(Ve) 最高工作电压 额定工作频率 主回路额定电流(Ie) 支回路额定电流 (V) (V) (Hz) (A) (A)

1140、660 1200、690 50 500 300

1140、660 1200、690 50 630 315

1140、660 1200、690 50 800 400

保护功能	参数及整定
短路保护 过载保护 漏电保护 （单相） 欠压保护 过压保护 动作时间(S)	整定电流 Iz 1~10倍Ie 步长=1 整定电流 Iz 0.4~1.2倍Ie 步长=0.2 系统电压 1140V 660V U>70%Ue U>125%Ue ≤1.05Iz ∞ 漏电电阻 20KΩ 11K U>70%Ue U>125%Ue 1.2Iz <120 闭锁电阻 40KΩ 22K ≤0.1 ≤0.1 1.5Iz <60 闭锁电阻 40KΩ 22K ≤0.1 ≤0.1 2Iz <20	动作时间（S） 1.2倍Ie t＜0.1 动作时间（S） 动作时间（S） 动作时间（S） ≤0.1 ≤0.1 ≤0.1 ≤0.1 6Iz 可返回时间>8
备注：以上所有保护的动作值误差≤±5%
