产品名称: LZZBJ1-12系列户内电流互感器
型号规格: LZZBJ1-12系列户内电流互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 10KV电流互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LZZBJ1-12系列户内电流互感器产品详细说明:
一、产品用途及特点
LZZBJ1-12系列户内电流互感器供50Hz、10KV及以下电力系统操作电能计量、 电流测量与监视及继电保护用。
本产品为全封闭支柱式结构,采用环氧树脂浇注绝缘。
外绝缘爬电比距满足Ⅱ级污秽等级要求。
产品执行GB1208—97《电流互感器》标准。

二、LZZBJ1-12系列户内电流互感器型号含义

三、LZZBJ1-12系列户内电流互感器产品技术参数
额定二次电流:5A
额定绝缘水平:12/42/75kV
负荷功率因数:COSφ=0.8(滞后)
局部放电水平:≤20PC
仪表保安系数:≤10
额定一次电流、准确级组合及额定输出、短时热电流额定值:

额定一次电流(A)
准确级组合
相应准确级下的额定负荷(VA)
额定短时热电流及持续时间
额定动稳定电流
0.2
0.5S
0.5
10P10
10P15
(KA)
(S)
(KA)
10
0.2/0.2
0.2/0.5
0.5S/0.5
0.5/0.5
0.2/10P10
0.5/10P10
0.5S/10P10
02./10P15
0.5/10P15
0.5S/10P15
10
10
15
15
15
1.6
1
4
15
10
10
15
15
15
2.4
1
6
20
10
10
15
15
15
3.2
1
8
30
10
10
15
15
15
4.8
1
12
40
10
10
15
15
15
6.4
1
16
50
10
10
15
15
15
8.0
1
20
75
10
10
15
15
15
12
1
30
100
10
10
15
15
15
16
1
40
150
10
10
15
15
15
24
1
60
200
10
10
15
15
15
32
1
80
300-500
10
10
15
15
15
32
2
80
600
10
10
15
15
15
36
2
90
800/1000
10
10
15
15
15
45
2
112.5

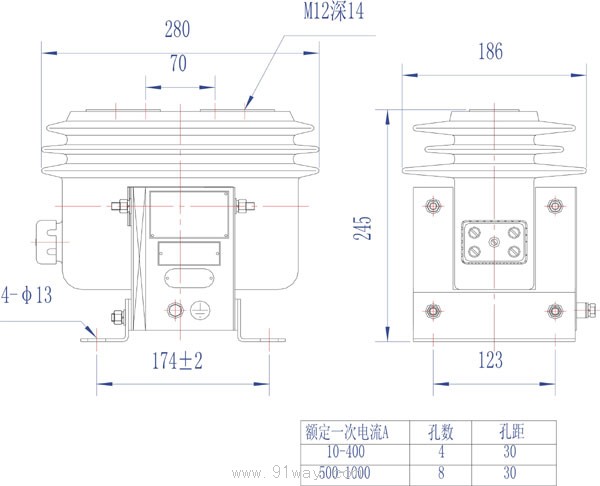

LZZBJ1-12系列户内电流互感器外形及安装尺寸

LZZBJ1-12系列户内电流互感器

LZZBJ1-12系列户内电流互感器
