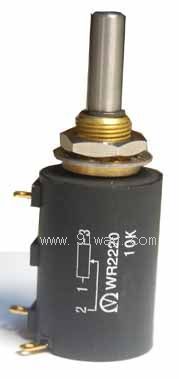

产品名称: WR2220线绕电位器
型号规格: WR2220线绕电位器
  放大图片 放大图片
产品类别: 常规产品 -- 电子电器 -- 电位器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
WR2220线绕电位器产品详细说明:

电特性
标称阻值范围Range of nominal resistance: 200Ω~50KΩ
阻值允许偏差Resistance tolerance: ±5%
独立线性度Linearity: 0.25%
终端电阻Terminal resistance: ≤ 0.25%R or 2Ω
额定功率Rated power(300v max):1W @ 70℃
介质耐压Dielectric withstand voltage: 750V
峰值噪声Peak Noise: ≤100Ω
温度范围Temperature range:-55℃~+125℃
温度系数TCR:≤±100×10-6/℃,低于500Ω的为±150×10-6/℃
绝缘电阻Insulation resistance:R1 ≥1GΩ
旋转寿命Life Expectancy:20000周 △R≤±5%R(轴80万周)
有效电行程Electrical Angle In Degrees:7200°±4°
机械行程:7200°±10°
温度冲击Thermal shock:-65℃~+125℃,5 times,ΔR≤±5%R,
耐湿Moisture proof :GJB360A—96,方法106,240h ΔR≤±3%R R1≥10MΩ
高频振动High frequency vibration :GJB360A—96 方法204 ΔR≤±05%R,不允许有大于0.1ms的电气间断,无机械或电气损伤
负荷寿命Life at high temperature: 20000周,ΔR≤±5%R,无可见损伤
冲击Shock: GJB360A—96 方法213 无机械或电气损伤,亦应无瞬时间断现象
低温工作Operation at low temperature:-65℃,4h,△R≤±5%R,启动力矩小于20mN.m,电气和机械连接无损伤
盐雾:氯化钠浓度为5%,35℃,96h,无可见的腐蚀现象
起动力矩Starting torque:≤10mN.m
止档力矩 Stop Strength: ≤500mN.m

物理特性
标志Mark: 商标Trade mark, 型号type,阻值resistance,线路图Diagram,日期代码date code
标准包装Standard package 20只/盒 20pcs/box
详细规范:Q/RU21523.4—2001,Detail specification:Q/RU21523.4—2001

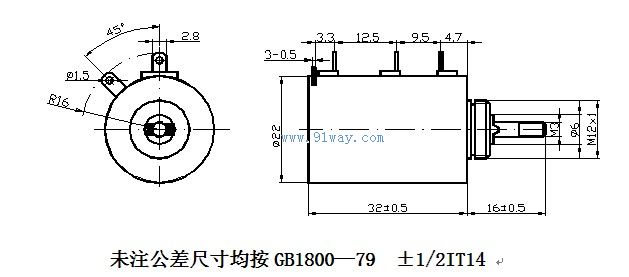

WR2220线绕电位器外形尺寸
WR2220线绕电位器

WR2220线绕电位器
