本产品适用于高压开关操动机构的合闸、分闸、联琐、信号回路的控制和各种高压开关柜上，也可作转换或组合开关用。
二、使用条件：
1、海拔不超过3000M；
2周围介质温度不高于+40℃,不低于-40℃;
3在温度为25℃时,空气相对湿度不大于90℅;
4振动加速不大于15m/s2;
5周围介质无爆炸危险,无导电尘埃,无破坏绝缘及足以腐蚀金属的气体场所.

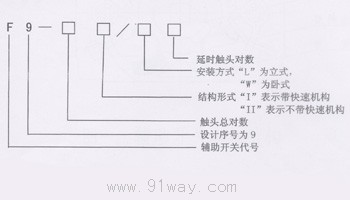

三、型号含义：
注：1、一对触头为一个回路；2、延时触头每节只含一对触头，配于CD10机构的延时时间为20MS
四、基本参数（见表一）
|
项目 |
负载性质 |
数值 |
|
额定电压（V） |
|
|
直流48，110，220V |
|
交流110，220V |
|
额定电流（A） |
|
|
10 |
|
额定开断电流（A） |
直流220V |
|
I=20ms |
4 |
|
直流110V |
|
I=20ms |
8 |
|
交流220V |
|
COSφ=0.4 |
12.5 |
五、机构及特点：

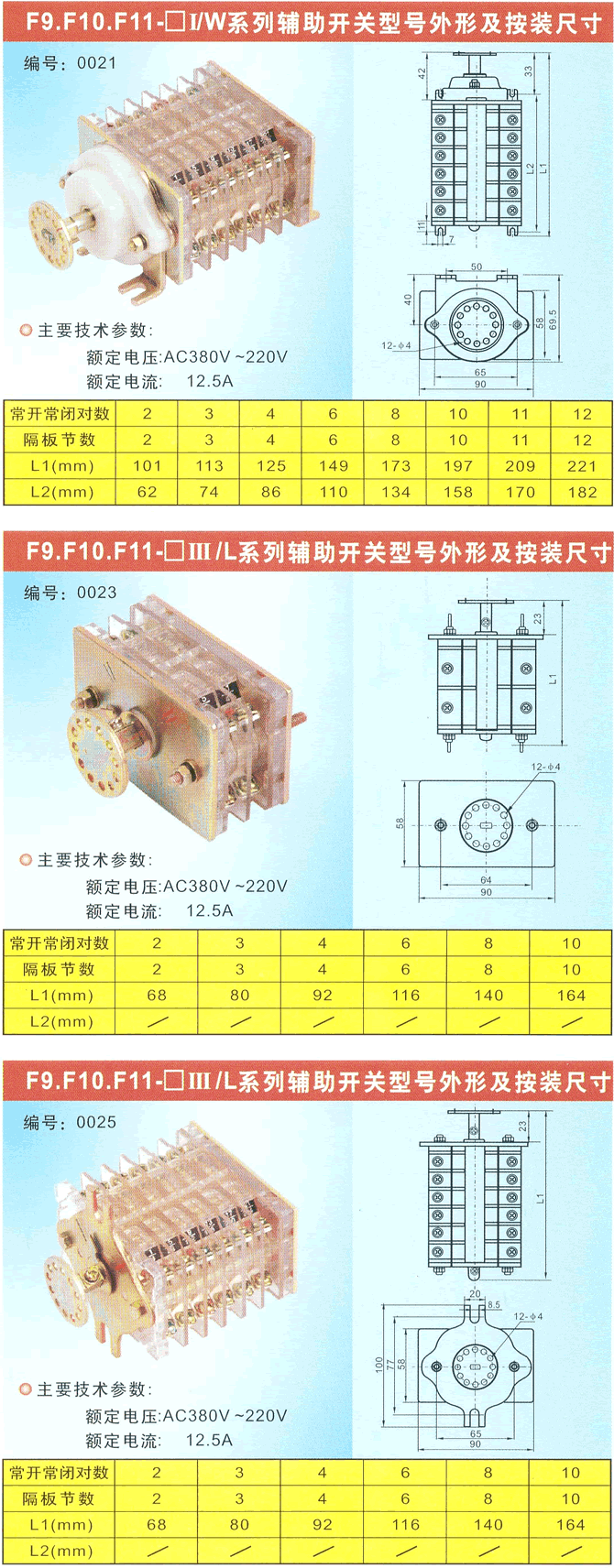

F6系列辅助开关是由多节组合而成的，本体内部结构如图一所示。每节上方两侧都有标号表示本触头的号数，同一节中对角线形成一对常开（或常闭）回路，常开（或常闭）的确定由操动轴上的指示片显示，指示片指向一组接触界限内，说明本组为接触可靠的一对常闭接点（回路），其余的为一对常开接点。
 |
