JF15B,TP8B16(DHC15B)导轨式多功能可编程定时器产品详细说明：

概述：
1、35mm标准导轨安装，休积小巧，外型美观，是KG316T更新换代产品；
2、实时控制，7天或24小时预设循环定时控制；
3、一路输出，8段开和关定时设置，10种日期组合模式；
4、最长设置168小时，最短定时1分钟；
5、LCD显示，后备高容量可充电池，停电照常走时；
6、12/24小时切换，默认为24小时。

型号说明



JF15B,TP8B16(DHC15B)导轨式多功能可编程定时器技术参数

额定控制电压：AC220V±10% 50Hz	触头数：1组转换	计时误差：≤2秒/天（25℃）
开关次数：8次开和8次关	功耗：4.5VA（max）	时控范围：1分-168小时
停电保持时间≥15天（持续通电48小时后）		最小定时时间：1分钟
触头容量：阻性负载：16A/250VAC（COSφ=1）； 感性负载：2.5A/250VAC（COSφ=0。6）；控制灯：1000W		电寿命：10万次（额定负载） 机械寿命：100万次
环境温度：35～85%RH	使用环境温度：-10～55℃	重量：约125g

操作说明
1、开始使用定时器，请接上额定控制电源，然后按复位键“RESET”。
2、初次设置定时器，工作在24小时模式，如果想要切换成12小时模式，请按住“”键5秒，LCD显示“AM”；若想切换成24小时模式，请按住“”键5秒，将返回到24小时模式。
3、编程设置

步骤	按键	编程内容
1	按“P”	显示“1ON”出现“”，设置第一组开通时间；
2*	按“D+”	设置一周中的某天或某几天开通；
3	按“H+/M+”	设置开通时间的小时和分钟；
4	按“P”	显示“1OFF”出现“”，设置第一组关闭时间
5	按“P”	设置一周中的某天或某几天关闭；
6	按“H+/M+”	设置关闭时的小时和分钟；
7	重复步骤2～6	设置2～8组的定时开通和关断时间；
8**	按“”	完成设置

备注：
想取消某段定时设置，请按“MANUAL”键，LCD显示“－－＝－－”；再次按“MANUAL”键将回到刚才的设置。
*10种日期组合模式：（1.MO TU WE TH FR SA SU；2.MO TU WE TH FR；3.SA SU；4.MO；5.TU；6.WE；7.TH；8.FR；9.SA；10.SU）。
**若你不需要设置8段定时，请按“”完成设置，并回到实时时钟状态。
4、实时时钟设置
（1）、同时按“”和“D+”进位设置，直到显示当前星期；
（2）、同时按“”和“H+”进位设置，直到显示当前小时；
（3）、同时按“”和“M+”进位设置，直到显示当前分钟；
（4）、按“MANAUL”显示“ON AUTO”或“AUTO OFF”；（如果自动定时初始状态要开通则选择“ON AUTO”；如果自动定时初始状态要关闭则选择“AUTO OFF”）。
5、按“MANAUL”可改变开关状态，“ON”为长开，“OFF”为长关。

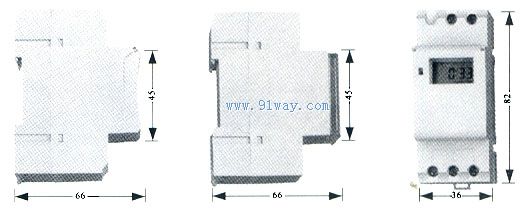

外型尺寸

注意：
同段定时开和关时间设置的日期模式应一致；
按技术参数规定的要求使用；
内部含高容量可充电电池，请不要分解或投入火中。
