JDM12系列电子式计数继电器产品详细说明：

JDM12系列电子式计数继电器适合在交流50/60Hz，电压至380V或直流电压至 48V的自动控制电路中作计数元件，可按预置树接通或分断电路。产品符合GB14048标准，具有计数正确、显示清晰等特点，带有停电保持功能，外形尺寸为48×48，安装方式为插拔式，可适用于面板安装、装置安装、导轨安装。

型号	JDM12
型式规格	递增/递减计数，带停电保持功能
计数范围	0-9999
计数输入方式	触点信号、脉冲电压、脉冲电平
触点型式	SPDT
触点容量	5A AC220V (阻性负载res.load)
电寿命(AC-12)	2×105
特点	LED显示，多种输入方式，有停电保持功能。
产品认证	CCC申请中

规格品种

型号	计数范围	设定方式	额定电压
JDM12-2	0-99	指轮开关	AC24,36,48,110, 127,220,380V DC24,48V
JDM12-2H
JDM12-4	0-9999
JDM12-4H

技术数据

A:触点信号输入：计数频率最高25cps

B:脉冲电压输入： 脉冲幅度：Vpp≥24V，Ip≥10mA 脉冲宽度：Tτ≥10ms 脉冲周期：Tc≥40ms

C:脉冲电平输入：Vpp=6V，Ip≥200µA

计数误差	不大于±1次计数
触点数量	1转换
触点容量	AC220V 5A 阻性负载Res.load
消耗功率	3W，3VA
机械寿命	1×106
电寿命	2×105

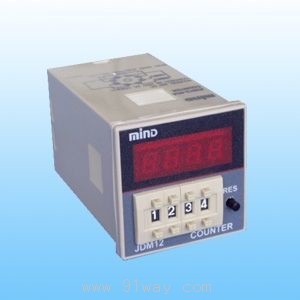

JDM12系列电子式计数继电器
