JDM72系列电子式计数继电器产品详细说明：

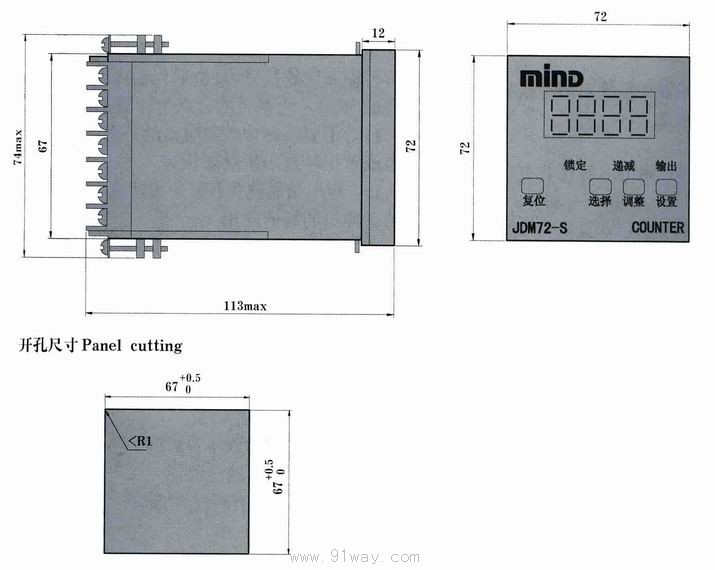

JDM72系列电子式计数继电器适用于交流50/60Hz，电压至380V或直流至48V的自动控制电路中作计数元件，可按预置数接通或分断电路。产品具有计数正确。抗干扰能力强，LED显示清晰等特点，带有停电保持功能外形尺寸为72×72，适用于面板安装。

型号	JDM72
型式规格	递增/递减计数，带停电保持功能
计数范围	0-9999、0-99999999
计数输入方式	触点信号、脉冲电压、脉冲电平
触点型式	SPDT
触点容量	5A AC220V (阻性负载res.load)
电寿命(AC-12)	1×105
特点	单排或双排显示，专用内置E2PROM技术存储数据，预置数锁定，可逆计数。
产品认证	CCC申请中

规格品种

型号	计数范围	显示方式	额定电压
JDM72-S	0-9999	单排LED	AC24,36,48,110,127, 220,380V DC24,48V
JDM72-D	0-9999	双排LED

技术数据

计最高数频率	30cps
脉冲电压输入 脉冲幅度 脉冲宽度 脉冲周期	Vpp≥12V，Ip≥3mA Tτ≥10ms Tc≥33ms
脉冲电平输入	Upp≥6V，Ip≥200mA

触点数量	1转换
触点容量	AC220V 5A（阻性负载Res.load）
外部复位时间	≥50ms
额定功耗	AC≤2VA DC≤1W
绝缘强度	AC1500V 1min(同组触点间AC750V 1min)
机械寿命	1×106
电寿命	1×105

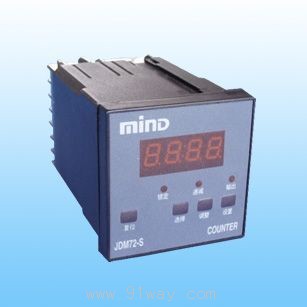

JDM72系列电子式计数继电器
