BFDG7M43HX活塞式管力阀产品详细说明：

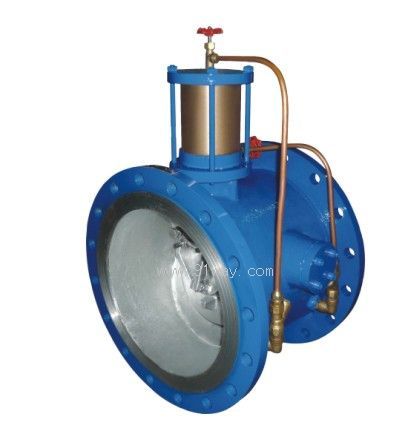

BFDG7M43HX活塞式管力阀

管力阀是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀门后的第五代新产品。通过对阀门的流体设计，形成直线型流道，能耗低、运行稳，密封效果好，它兼具电动闸阀、电动蝶阀以及止回阀的功能，通过提高快关时间，能更好地消除水锤危害，保护水泵及管网系统安全。当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。

管力阀主要用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道，设计有活塞式与膜片式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质；可通过辅助部件，实时反馈阀门在线运行情况，对距离输送工程，实现自动控制与远程检测功能；在产品类型上，公司开发有普通型、回水低压型、污水型等五种规格，以满足不同客户不同工况的需求。由于结构紧凑，体积小，重量轻，特别适用于大口径管路系统。可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等的输送系统，是当前国内外结构最新颖、性能最先进、运行最可靠的泵站新型控制设备

BFDG7M43HX活塞式管力阀技术参数（1MPa=10kgf/cm2）　　　　　　　　　　　　

项 目	参 数
公称通经(mm)	DN150～DN1400
公称压力(MPa)	0.6～2.5
适用温度(℃)	0～80
适用介质	清水、污水、原水、油品等
密封性能	符合GB/T13927-92标准

　

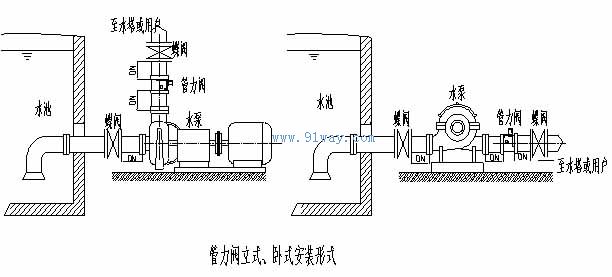

安装型式说明
1、管力阀可立式安装，也可以卧式安装。为了安装维修方便，在空间许可时，应优先考虑卧式安装，应保证阀轴水平。
2、当阀门关闭时，阀板光面为进口方向，装有阀轴有控制缸顶杆的一面为出口方向。严禁反向安装。与相邻阀门、弯道等距离不小于1DN。
3、卧式安装时，为了改善管道受力状况，当阀门口径大于900mm时，为改善管道受力情况，可设置支架或基础。

BFDG7M43HX活塞式管力阀外形尺寸

外形尺寸（mm）
口径（DN）	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
L	267	292	330	356	381	406	432	457	508	610	660	711	811	960

BFDG7M43HX活塞式管力阀
