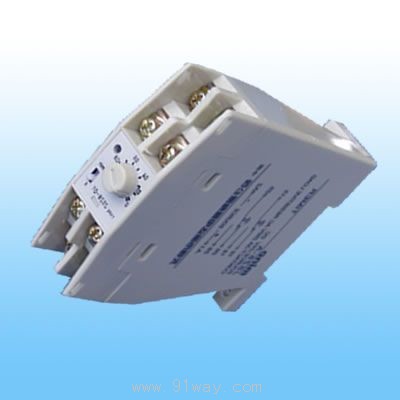

JSZ8系列电子式时间继电器产品详细说明：

JSZ8系列电子式时间继电器是在消化吸收国外先进技术的基础上开发的新产品，具有体积小、延时精度高、可靠性好、寿命长等特点，产品符合GB14048标准和DIN标准，可与国外同类产品互换使用。适合在交流50/60Hz，电压至240V或直流电压至48V的控制电路中作时间控制元件，按预定的时间接通或分断电路。

型号	JSZ8
分类	电子式时间继电器
规格品种	通电延时、间隔延时、带瞬动、断电延时、星三角起动延时、通电延时双线型
延时范围	0.1s-60min
触点型式	延时2转换，延时1转换
触点容量	3A 250V AC
电寿命(AC-12)	1.2×105
特点	体积小，特有双线型
产品认证	CCC申请中

规格品种

型号	触点数量	触点容量	延时范围	额定电压
JSZ8-A	延时2转换	AC-12:220V3A AC-15:220V0.5A DC-12:110V3A DC-13:110V0.5A	01:0.1-1s/1min 02:0.5-5s/5min 03:1-10s/10min 04:3-30s/30min 05:6-60s/60min	AC24,110,220V DC24,48V
JSZ8-G	延时2转换	AC-12:220V3A AC-15:220V0.5A DC-12:110V3A DC-13:110V0.5A	01:0.1-1s/1min 02:0.5-5s/5min 03:1-10s/10min 04:3-30s/30min 05:6-60s/60min	AC24,110,220V DC24,48V
JSZ8-C	延时1转换/ 瞬动1转换	AC-12:220V3A AC-15:220V0.5A DC-12:110V3A DC-13:110V0.5A	01:0.1-1s/1min 02:0.5-5s/5min 03:1-10s/10min 04:3-30s/30min 05:6-60s/60min	AC24,110,220V DC24,48V
JSZ8-F	延时1转换	AC-12:220V3A AC-15:220V0.5A DC-12:110V3A DC-13:110V0.5A	11:0.1-1s 13:0.5-5s 14:1-10s 15:2.5-30s 16:5-60s	AC24,110,220V DC24,48V
JSZ8-Y	延时星三角转换	AC-12:220V3A AC-15:220V0.5A DC-12:110V3A DC-13:110V0.5A	1-10s 3-30s 6-60s 0.3-3min 0.5-5min	AC24,110,220V
JSZ8-X	可控硅无触点输出	5mA-1A	01:0.1-1s/1min 02:0.5-5s/5min 03:1-10s/10min 04:3-30s/30min 05:6-60s/60min	AC/DC24-240V, 85-240V

技术参数

型号	JSZ8-A	JSZ8-G	JSZ8-C	JSZ8-F	JSZ8-Y	JSZ8-X
重复误差	<1%+20ms	<1%+20ms	<1%+20ms	<1%+20ms	<1%+20ms	<1%+20ms
整定误差	<10%	<10%	<10%	<10%	<10%	<10%
复位时间	60ms(Max)	60ms(Max)	60ms(Max)	——	500ms(Max)	60ms(Max)
绝缘强度	电气与大地:AC2000V1min 电气回路间:AC1500V1min 同组触点间:AC1000V1min
绝缘电阻	100MΩ(DC500V)	100MΩ (DC500V)	100MΩ (DC500V)	100MΩ (DC500V)	100MΩ (DC500V)	100MΩ (DC500V)
额定功耗	AC 10VA DC 1.5W	AC 10VA DC 1.5W	AC 10VA DC 1.5W	AC 10VA DC 1.5W	AC 10VA DC 1.5W	——
机械寿命	1×107	1×107	1×107	1×107	1×107	——
电寿命	AC-12:12×104 AC-15:15×104 DC-12:10×104DC-13:15×104
产品重量	110g	110g	110g	110g	110g	110g

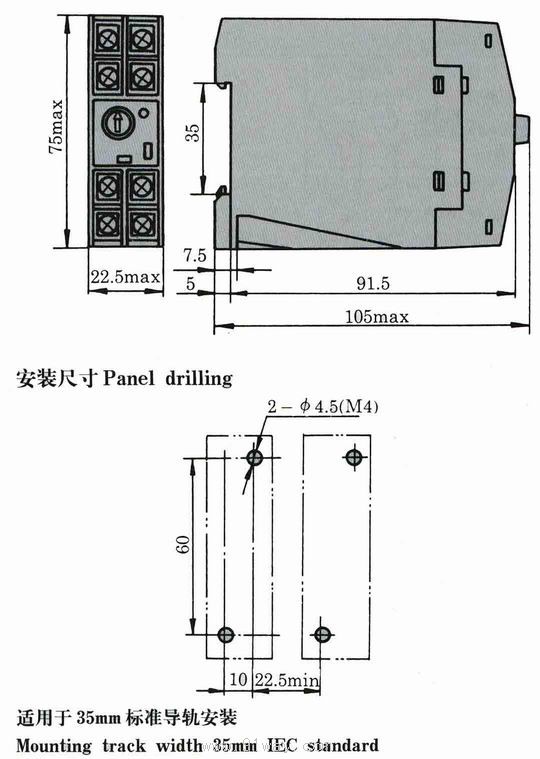

外形及安装尺寸


JSZ8系列电子式时间继电器
