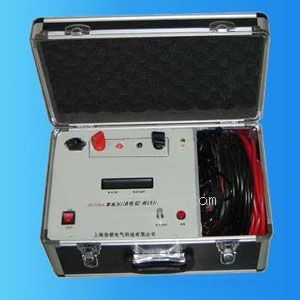

JD-100A型智能回路电阻测试仪产品详细说明：

按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A 。对此我厂按新规程要求设计开发出新一代智能回路电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。JD-100A型智能回路电阻测试仪采用100A 恒流输出。最高输出电压达10V （常规仪器的2-3 倍）可采用载面细的测试线，大大减轻了现场测试人员的劳动强度。测试过程全部由单片控制自动实施，精度高，复测性好，单按键操作，简单易行，测试数据液晶显示，结果打印。适用于不同的工作环境。

工作原理
JD-100A型智能回路电阻测试仪内置100A 开关电源，使之达到恒流100A 两套回路实时跟踪测试。保证测试结果正确。

智能回路电阻测试仪技术指标
1.测量范围：0-1999 μΩ 分辨率：1 μΩ
2.测量电流：＞100A/DC
3.测量精度：0.5 级
4.显示方式：液晶显示、结果打印
5.工作温度：-10 ℃~50 ℃
6.工作电流：AC220V ±10%
7.体 积：290 ×280 ×240
8.重 量：6.2Kg

JD-100A型智能回路电阻测试仪操作程序
⒈ 按四端子接法接线。
⒉ 打开电源。
⒊ 按测量/打印键即可（如电流显示A值小于100A/200A后，可通过面板电流微调进行校正）。
⒋ 测量显示值后，需保存数据，可按测量/打印键三秒种后即可打印数据。
⒌ 测量结束后，请关掉电源。
⒍ 测试钳请爱护。

配套产品
主机一台
附件箱一只（其中）
测试线 1套
保险丝3A 2只
电源线 1根
产品使用说明书 1份
产品合格证保修卡 1份
