SRMQH2/63-1250型双电源开关产品详细说明：

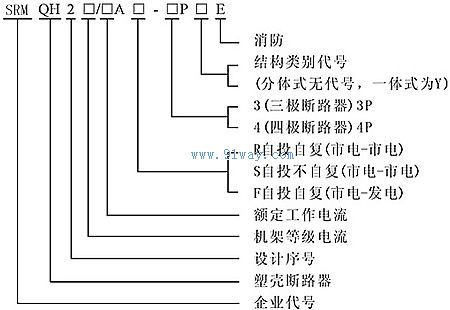

型号含义



智能控制器功能
SRMQH2是一款新型智能型双电源转换开关。智能控制器由键盘位输入和(LCD)液晶显示，可对常用电源(N)和备用电源(R)三相同步检测：对过压、欠压、断相或失压检测功能，高于额定工作电压值的120％时判为过压，低于额定工作电压值的75％时判为欠压，备用电源(R)故障报警及双分,微机对检测结果做出处理,然后发出相应指令,处理结果同可显示在(LCD)上，给用户一个良好的人机对话界面，报警亦可人工关闭按 键。当前无论工作在何等模式下，微机检测异常数据延时3s将异常电源断开进入双分保护状态，经延时(0-30s)转换到正常电源供电。
例：自投自复模式，常用电源(N)出现异常将自动转换到备用电源(R)供电，如常用电源(N)恢复正常则自动返回，如两路工作电源同出现故障，微机3s后将发出双分指令，其电源恢复正常者，优先投入工作。

结构与功能
本智能转换开关由微电脑控制器与开关转换装置两大部分组成,二者之间有专用线缆连接。
开关由微电脑控制器、微型电动机、齿轮机箱、微动开关、操作键盘、LCD液晶显示、塑壳断路等组成。具有自动、手动、双分操作；机械电气双重联锁等特点，最大程度满足供、配电需要。
开关工作有三个状态位供用户选择：常用电源(N)合、双分、备用电源(R)合，开关具有体积小，重量轻、工作稳定，使用方便等特点。

工作模式
自投自复(R)式 电网与电网
自投不自复(S)式 电网与电网
自投自复(F)式 电网与发电
(另可附加消防功能(DC24V)]

自投自复(R)电网——电网
开机初始默认自动、常用电源供电、当电源出现异常(任一相过压、欠压、失压或断相)时控制器LCD上的NA、NB、NC、RA、RB、RC会相应消失。常用电源(N)出现异常3s后自动转换至双分状态，经延时切换到备用电源(R)供电，延时时间可设定为0-30s，出厂时设定为3s。当常用电源恢复正常后，则从备用电源自动转换到常用电源(N)供电；备用电源(R)出现异常，控制器会发出“嘟嘟”的报警声。该报警亦可人为关闭。LCD上“报警”字样消失，表示报警系统已关闭，此时无“报警”功能。按下减 键“报警”字样显示、同时会发出“嘟”得一声，表示报警系统已打开。
开机初始默认自动、常用电源供电、当电源出现异常(任一相过压、欠压、失压或断相)时控制器LCD上的NA、NB、NC、RA、RB、RC会相应消失。常用电源(N)出现异常3s后自动转换至双分状态，再经延时切换到备用电源(R)供电，延时时间可设定为0-30s，出厂时设定为3s。
当常用电源恢复正常后，备用电源（R)供电侧不能自动返回常用电源（N）供电，需手动返回；此时备用电源(R)也出现异常，控制器会发出“嘟嘟”的报警声。同时转换到双分位其电源恢复正常者，优先投入工作该报警亦可人为关闭。LCD“报警”字样消失、表示报警系统已关闭，此时无“报警”功能。按下减键“报警”字样显示，同时会发 “嘟” 得一声，表示报警系统已打开。

自投自复(F)电网——发电
控制器对常用电源(N)及发电电源(R)进行检测，当常用电源(N)出现异常时，控制系统给发电机组发出发电指令(常开触点)启动发电机组，当发电机组电压达到正常工作电压值，控制器发出指令将发电电源投入使用，确保发电机组的正常运行。当发电机电压底于额定值的75％时，控制系统将负载自动断开，进入双分状态。当电网电压(N)恢复正常后，智能系统经延时，则从备用发电电源(R)自动返回到常用电源（N)供电，发电机组需人工关闭。
