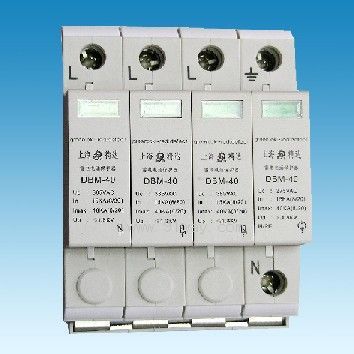

产品名称: DBM-100防雷模块
型号规格: DBM-100防雷模块
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 低压避雷器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DBM-100防雷模块产品详细说明:
DBM-40、20系列雷电电涌保护器适用于交流50/60Hz的TT、IT、TN等供电系统,对电网因雷击或浪涌过电压进行保护。
DBM-40、20系列雷电电涌保护器满足标准IEC 61643-1、GB18802.1对Ⅱ级或Ⅲ级电涌保护器的要求。

型号说明:

DBM-100防雷模块型号说明
产品特点:
具有过流、过热保护  带有工作状态指示窗; 带有远程故障告警端口。

技术参数:

型  号 DBM-100

最大持续工作电压 Uc(V)

385V

保护
等级

IEC 61643-1、GB18802.1 B
Ⅰ级

标称放电电流 In(8/20uS)

60kA

最大放电电流 Imax(8/20uS)

100kA

电压保护水平 Up

< 3KV

响应时间 TA

< 25 ns

告警功能

视窗告警  遥信告警

连接线橫截面积

6-35 mm2(单股、多股线)

安装

35 mm导轨

温度范围

-40℃~+85℃
模块N-PE

最大持续工作电压 Uc(V)

250V

绝缘电阻 Rins

>100 MΩ

标称放电电流In

60kA

最大放电电流 Imax

100kA

电压保护水平 Up

< 1.5kV

响应时间 TA

<100 ns

应用:

序号 型号 极数 用途 保护模式
1 DBM-100/1+NPE-X 2 单相供电系统的全模保护 L-N N-PE
2

DBM-100/2+0-X

2 单相供电系统的共模保护 L-PE N-PE
3

DBM-100/3+0-X

3 三相供电系统 L1/L2/L3-PE
4

DBM-100/4+0-X

4 三相供电系统 L1/L2/L3/N-PE
5

DBM-100/3+NPE-X

4 三相供电系统 L1/L2/L3-N N-PE

DBM-100防雷模块
