FHP系列穿刺型防雷针式绝缘子产品详细说明：

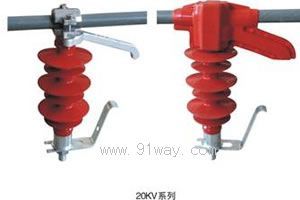

FHP系列穿刺型防雷针式绝缘子

随着绝缘架空配电线路的推广应用，如果不采取必要的、有效的防雷护线措施，绝缘线路上遭受直接雷和感应雷后所产生的雷击断线、绝缘子烧毁现象。我公司将外间隙引弧防雷原理运用于针式绝缘子，并采用了专利设计的穿刺型结构和独特的引弧装置结构（可单独更换维修），安装方便（无需剥除绝缘层）、性能优良（自重压紧接触）、简洁美观（带硅橡胶绝缘罩），既起到针式绝缘子的作用，又具有防雷击断线功能，适用于10～20kV架空绝缘新线路的安装或老线路的改良，具有很大的推广价值。

型号说明


FHP系列穿刺型防雷针式绝缘子技术参数及选型表

产品型号	额定电压kV	额定抗弯负荷kN	钢脚安装尺寸mm	工频耐受电压kV	雷电冲击50﹪放电电压kV	适用导线规格	绝缘层厚（mm）	适用力矩（N*m）
FHP-10/5T20C-1	10	5	20	≥45	≤12	JKLY-50～120	3～4	23
						JKLGY-35/6～95/20
FHP-10/5T20C-2	10	5	20	≥45	≤120	JKLY-120～240		26
						JKLGY-120/7～185/45
FHP-10/5T20C-3	10	5	20	≥45	≤12	JKLY-300		28
						JKLGY-240/30～240/40
FHPQ-20/12.5T22C-1	20	12.5	20	≥70	≤170	JKLY-50～120	6～7	26
FHPQ-20/12.5T22C-2	20	12.5	20	≥70	≤170	JKLY-120～240		28
FHPQ-20/12.5T22C-3	20	12.5	20	≥70	≤170	JKLY-300		30

备注：
1、如钢脚安装尺寸不同时，请在订货时注明。2、如果用于裸导线，型号不要带字母C。3、其它产品性能同同规格的复合绝缘子。
4、如导线绝缘层厚度不在规定的范围内，请在订货时注明，切勿误用，否则可能引起电气接触不良或损伤导线。
