JDG4-0.5TH型船用电压互感器产品详细说明：

JDG4-0.5TH型船用电压互感器供频率50-60Hz，电压500伏及以下的交流线路中作测量电压，电能及继电保护之用。

特点

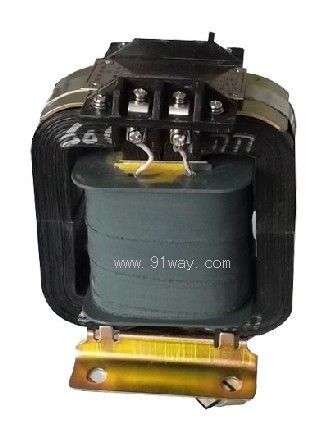

铁芯系采用冷轧硅钢片制成C形，用镀锡钢带将安装座及接线柱架扎牢用锡焊防止松动，一次及二次线圈是套在两个C 形铁芯的中柱上。

通用技术数据
互感器能在110%的额定电压线路中长期使用，当二次负荷为最大容量时，其线圈温升不超过60℃。互感器能承受一次线圈对二次线圈及地为3kV，二次线圈对地为2kV，持续时间均为1分钟的绝缘耐压试验而不发生击穿或闪络现象。

额定电压（伏）		额定电容（伏安）			最大容量（伏安）
一次测	二次测	0.5级	1级	3级
200 380 500	100	15	25	50	100

JDG4-0.5TH型船用电压互感器
