产品名称: B系列交流接触器
型号规格: B9 B12 B16 B25 B30 B37 B45 B65 B85 B105 B170 B250 B370 B系列交流接触器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 交流接触器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
B系列交流接触器产品详细说明:
用途

B系列交流接触器用于AC50或60Hz电路中,供远距离接通与分断电力线路或频繁地控制交流电动机用。与T纱列热过载继电器配用或组成MSB电磁起动器,可以保护电动机的过载和断相。
B25C,B30C,B50C,B63C,B75C切换电容器接触器主要适用于交流50Hz,额定电压380V的补偿回路中接通和分断电力电容器,以调整用电系统的功率因素,接触器具有抑制涌流能力,使接通时的涌流蜂值不大于额定工作电流的20,适用工作条件与B系列接触器相同。
B25C-B75C切换电容器接触器,由于就在B系列交流接触器产品上派生形成的,因此其技术性能指标除机械寿命及电寿命外,其余技术能均与B系列交流接触器同一电流规格的产品相同。该产品采用了二组装配在接触器二侧的特殊辅助触头和限流及强制泄放电阻组成,当投入电容器时,先由串有限流电阻的辅助触头闭合,使电容器的充电涌入电流限制在电容额定电流ln的20内,紧接着,接触器主触头闭合,使第二次出现的浪涌电流也限制在20倍以内。这种结构要原先采用的接触器+限流了电抗器,省略一组接触器和电抗器,投资费用有较大的节约。该种类接触器摒弃了CJ16,CJ19系列接触器的强制放电电阻,导致电容器第二次投时剩余电压过高,以致于以发生接触器限流电阻烧毁,至触点熔焊的缺点,加装了强制放电电阻,当接触器将运行的电容器切离电网后,接触器的特殊辅助触头的常闭触头闭合,将电容器通过强制放电电阻短接放电,以保证电容器在第二次重新投放时其剩余电压不大于50V满足技术条件的要求,避免了限流电阻烧毁及接触器主触头熔焊。B25C-B75C5个电流规格的切换电容器接触器,设计先进新颖,工作可靠性高,技术经济指标高,就补偿电容柜中不可缺少的元器件。
K系列交流接触器适用于AC50Hz或60Hz,电压至660V电流至75A电路中,供远距离接通与分断电力线路工作或频繁地控制交流电动机用。与T系列热继电器配有或组成电磁起动器可用作电动机的过载和断相保护。

产品符合ICE947和GB1408等标准。
工作环境
海拔不超过2000米;
周围空气温度不高于40℃及不低于-5℃
与垂直面倾斜度不超过5度;
周围空气不应受尘埃、烟灰、有害气体、蒸气或含盐气体等污染。

技术性能与参数
B系列交流接触器技术性能

B25C-B75C切换电容器接触器技术性能

型号 使用类别 额定工作电压V 额定工作电流A 约定发热电流A 额定控制容量KVAR 吸引线圈消耗功率VA U/Ue 补偿前COSФ 补偿后COSФ 操作频率次/h 电寿命次
起动 吸持
B25C AC

-6b
380 22 40 15 85 10 1 0.7 0.9 90 1×105 1×106
B30C 30 45 20
B50C 50 85 30
B63C 63 85 40 175 20
B75C 75 85 50

B16.K16连接方式

B系列交流接触器外形图1
B系列交流接触器外形图2
K16+JSFGD
装于安装卡轨上的K16B16
B系列交流接触器外形图3
B系列交流接触器外形图4
K16+T16 B16+T16
K16±CA7 B16±CA7
B系列交流接触器外形图5
K16+VB30+B16 B16+VB30+B16

B、K系列交流接触器外形及安装尺寸

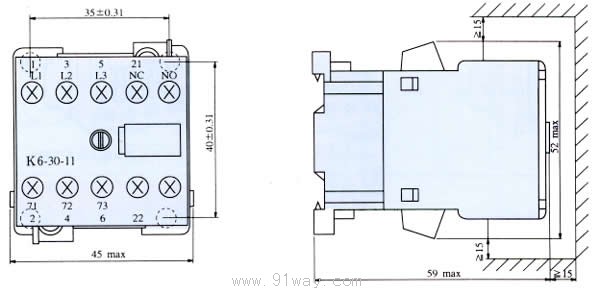

K6交流接触器外形尺寸

B系列交流接触器安装方式

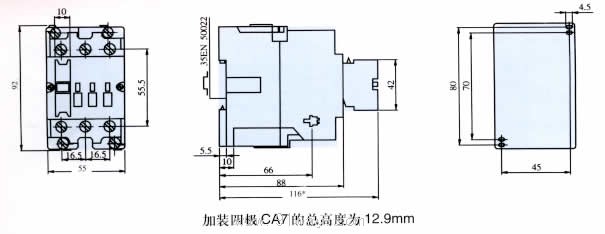

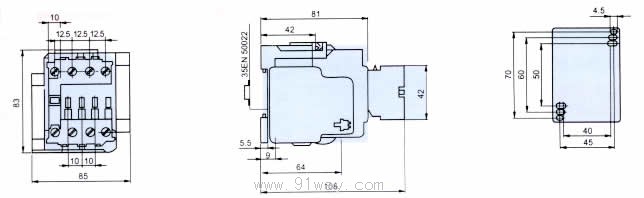

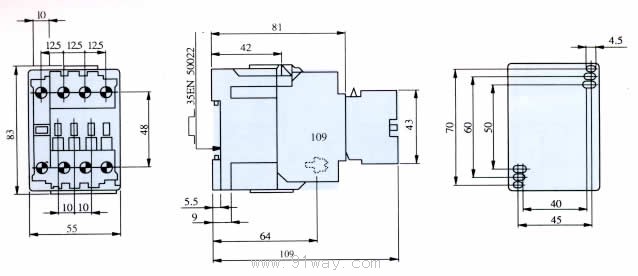

B9,B12,B16,K12,K16交流接触器外形尺寸

B系列交流接触器安装尺寸1

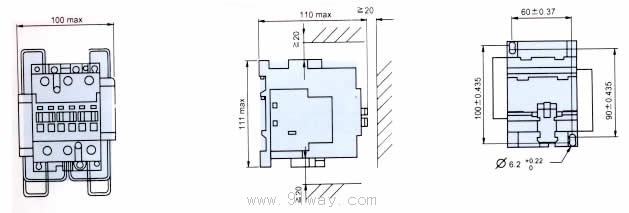

2只K16、B16交流接触器VB-30机械联锁

B系列交流接触器机械连锁

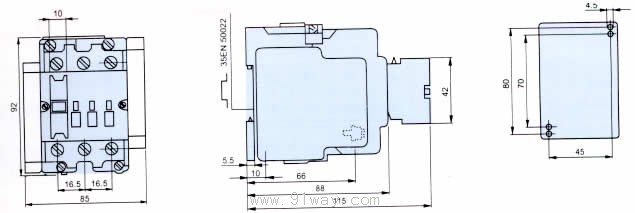

B25,K25外形尺寸

B系列交流接触器安装尺寸2

B30K30交流接触器外形尺寸

B系列交流接触器安装尺寸3

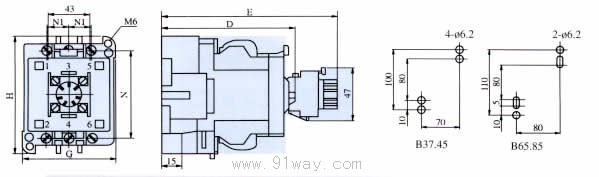

B37-B85交流接触器(带延时器)外形尺寸

B系列交流接触器安装尺寸4

contactors
type
D
E
G
H
N
N1
B37..B45
128
178.5
83
114
86
20
B65..B85
143
193.5
94
134
104
23

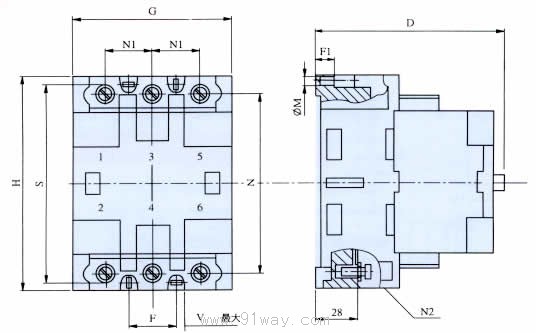

B105-B370交流接触器外形尺寸

B系列交流接触器安装尺寸5

外型尺寸接触器型号
D
F
F1
G
H
N
N1
N2
S
V
M
B105
137
35
13
118
154
131
35
M6
140
24
5
B107
152
40
14
134
165
138
40
M8
150
28
5
B250
221
60
12.5
202
252
212
60
M12
220
40
6
B370
221
60
12.5
202
252
212
60
M12
220
40
6

B25C,切换电容器接触器外形尺寸

B系列交流接触器安装尺寸6
B30C,切换电容器接触器,外形尺寸

B系列交流接触器安装尺寸7

B50C,B63C,B75C切换电容器接触器外形尺寸

B系列交流接触器安装尺寸8

型号
B9
B12
B16
B25
B30
B37
B45
基本规格代码
9
12
16
25
30
37
45
额定绝缘电压(Ui) V
690
约定发热电流(Ith) A
16
20
25
40
45
45
60
额定控制电源电压
交流50Hz:AC48V、AC110V、AC127V、AC220V、AC380V
AC-1额定工作电流(Ie) A
16
20
25
40
45
45
60
AC-3、AC4额定工作电流(Ie) A
AC220V
8.5
11.5
15.5
22
30
37
44
AC380V
8.5
11.5
15.5
22
30
37
44
AC660V
3.5
4.9
6.7
13
17.5
21
25
AC-3额定工作功率(Pe)kW
AC220V
2.2
3
4
6.5
9
11
13
AC380V
4
5.5
7.5
11
15
18.5
22
AC660V
3
4
5.5
11
15
18.5
22
触头组合形式
B9-30-10
B12-30-10
B16-30-10
B25-30-10
B30-30-00
B37-30-22
B45-30-22
B9-30-01
B12-30-01
B16-30-01
B25-30-01
-
-
-
B9-40-00
B12-40-00
B16-40-00
B25-40-00
-
-
-
B9-22-00
B12-22-00
B16-22-00
-
-
-
-


型号
B65
B85
B105
B170
B250
B370
基本规格代码
65
85
105
170
250
370
额定绝缘电压(Ui) V
690
约定发热电流(Ith) A
80
100
140
230
300
410
额定控制电源电压
交流50Hz:AC48V、AC110V、AC127V、AC220V、AC380V
AC-1额定工作电流(Ie) A
80
100
140
230
300
410
AC-3、AC4额定工作电流(Ie) A
AC220V
65
85
105
170
245
370
AC380V
65
85
105
170
245
370
AC660V
45
55
82
118
170
268
AC-3额定工作功率(Pe)kW
AC220V
18.5
25
30
55
75
110
AC380V
33
45
55
90
132
200
AC660V
40
50
75
110
160
250
触头组合形式
B65-30-22
B85-30-22
B105-30-22
B170-30-22
B250-30-22
B370-30-22
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
