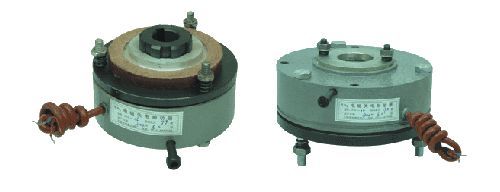

ZZE系列电磁失电制动器产品详细说明：

一、用途：
ZZE系列电磁失电制动器主要与Y系列电机配套派生成YEJ系列电磁制动三相异步电动机，是现代工业中一种理想的自动化执行元件，可实现快速停止、准确定位、往复运动、频繁起动、防止滑行的特殊要求的各种机械传动中。

二、结构原理：
ZZE系列电磁失电制动器为电磁脱离（释放），断电弹簧施压的摩擦式制动器，在断电时安全可靠的制动。

ZZE系列电磁失电制动器具有手动释放、轻巧、省力的特点。
 制动器主要由手动释放螺钉（1）、磁轭（2）、衔铁（3）、弹簧（4）、摩擦盘（5）、安装螺栓（6）、调节螺母（7）等零部件组成。当磁轭中电磁线圈通电时，由于电磁吸力作用，磁轭吸引衔铁并压缩弹簧，使摩擦盘与衔铁、设备端盖脱开制动扭矩消失；当电磁线圈断电，制动器失去电磁吸力，弹簧推动衔铁压紧摩擦盘，产生摩擦力矩。

三、 安装：

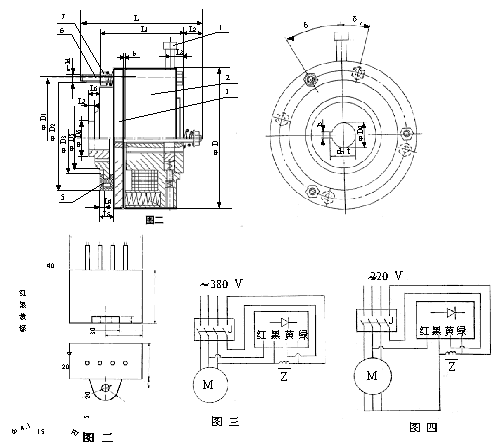

用安装螺栓（6）旋入设备端盖上，把磁轭和衔铁工作气隙调至推荐初始安装气隙δ，反向旋转调节螺母（7），使其顶紧设备端盖。ZZE7.5-75以内为三颗安装螺栓，ZZE150开始四颗安装螺栓。（图一）

四、 使用说明：
1、 该制动器属干式，必能在无油状态下工作；环境气温不超过40℃，最低气温不低于-15℃；海拔高度不超过1000m；环境空气相对湿度不大于85%；电源电压波动不超过+5%和-15%的额定电压。
2、 制动器正常工作一段时间后，因摩擦损耗使工作气隙大于允许最大工作气隙时，应再将气隙调至推荐的初始安装气隙。

五、整流电源：
本公司有制动器工作电压配套的整流电源，其体积小，直接安装于电机接线盒内。（图二）（图三）为整流电源接线图，Z为制动器线圈，J为交流接触常开触点；慢速制动时，黄、绿两色线直接连制动器线圈一端；快速制动时，按（图三）示，黄、绿两色线分开，接入常开触点J。图四为交流220V输入，直流99V输出接线方式。
