产品名称: DMZ1系列电磁失电制动器
型号规格: DMZ1系列电磁失电制动器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 电磁制动器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DMZ1系列电磁失电制动器产品详细说明:
1、简介
DMZ1系列电磁失电制动器为通电脱离(释放),断电弹簧制动的摩擦式制动器。它主要与Y系列电动配套成YEJ系列电磁制动三相异步电动机。广泛应用于冶金、建筑、化工、食品、机床、包装等机械中,及在断电时(防险)制动等场合。
DMZ1系列电磁失电制动器具有结构紧凑、安装方便、适用性广、噪声低、工作频次高、动作灵敏、制动可靠等优点,是一中理想的自动化执行元件。

2、性能参数:Main Technical Data

DMZ1系列电磁失电制动器符号
DMZ1
-05
DMZ1
-08
DMZ1
-15
DMZ1
-30
DMZ1
-40
DMZ1
-80
DMZ1
-150
DMZ1
-200
DMZ1
-300
DMZ1
-450
DMZ1
-600
DMZ1
-800
DMZ1
-2000
配套YEJ电机机座号
YEJ Motors Model Numbers
71
80
90
100
112
132
160
180
200
225
250
280
315
额定力距
Rated Torque (N.m)
5
8
15
30
40
80
150
200
300
450
600
850
2000
额定功率 P20 ℃
Rated power (W)
35
50
60
80
110
130
150
150 200 200
210
340
400
接通时间
Engaging Time (ms)
63
87
110
140
152
165
214
252
303
359
385
435
495
断开时间
Disanganing Time(ms)
55
72
95
120
130
140
180
210
250
270
285
320
375
最大工作气隙&max(mm)
Maximum Working Air Crack
0.8
1
1
1
1
1.2
1.2
1.2
1.5
1.5
1.6
1.8
1.8
额定电压
Rated voltage
(V DC)
99
99
99
99
170
170
170
170
170
170
170
170
170
允许最高工作转速
Allowable Max Spead(rpm)
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000

3、安装:
安装注意事项
摩擦片及衔铁表面不得有油污,必须保持清洁。
安装时必须保证气隙“&”
花键套不得有轴向窜动
安装后必须旋出空心螺栓锁紧在电`机后端盖或法兰盘上。

4、外形及安装尺寸:Overall and Installation Dimensions

尺寸Size
规格Specifcations
d N×M D2 D3 D4 D5 D6 b B1
DMZ1-05 14.8 3×M5 90 78 51 102 10 5 109.5
DMZ1-08 19.8 3×M5 105 92 65 118 10 6 124
DMZ1-15 24.8 3×M6 114 98 65 128 10 8 137
DMZ1-30 29.5 3×M6 133 118 80 147 10 8 155
DMZ1-40 29.5 3×M8 150 131 90 167 12 8 172
DMZ1-80 39.5 3×M8 170 151 104 188 12 12 191
DMZ1-150 44.5 4×M10 202 181 120 222 12 12 224
DMZ1-200 53 4×M10 244 220 140 265   16
DMZ1-300 59 4×M12 280 254 170 310   18
DMZ1-450 65 4×M12 300 274 180 330   18
DMZ1-600 65 4×M16 350 305 180 380   18
DMZ1-850 68 6×M16 390 350 195 422   18
DMZ1-2000 80 8×M16 550 510 350 580   22

尺寸Size
规格Specifcations
h H1 H2 H3 H4 H5 H6 L δ β
DMZ1-05 16.2 47 2 21 120 60 25 20 0.3 120
DMZ1-08 21.6 55 3 21 135 75 25 20 0.3 120
DMZ1-15 28.1 60 3 24 140 80 25 25 0.4 100
DMZ1-30 32.8 61 3 24.5 150 90 250 30 0.4 100
DMZ1-40 32.8 63 3 25 180 102 32 30 0.5 80
DMZ1-80 42.8 75 3 29 195 112 32 30 0.5 80
DMZ1-150 47.8 88 3.5 34 275 133 32 35 0.6 80
DMZ1-200 57.3 80 3.5         40 0.6
DMZ1-300 63.4 95 3.5         50 0.8
DMZ1-450 69.4 100 3.5         56 0.8
DMZ1-600 69.4 110 4         56 0.8
DMZ1-850 72.4 120 4         62 1.0
DMZ1-2000 85.4 130 7.5         62 1.0

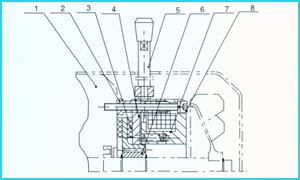

5、安装示意图
Examples for Installation
1、电机端盖 motor side hood
2、空心螺栓装置 hollow boit
3、制动盘 braking
4、衔铁 barmature
5、手动释放装置 manual releaser
6、花键套 spline type axle sleeve
7、磁轭组件 magnetie yoke
8、安装螺栓 fixing screws

DMZ1系列电磁失电制动器安装尺寸       DMZ1系列电磁失电制动器外形尺寸

DMZ1系列电磁失电制动器装配图

DMZ1系列电磁失电制动器
