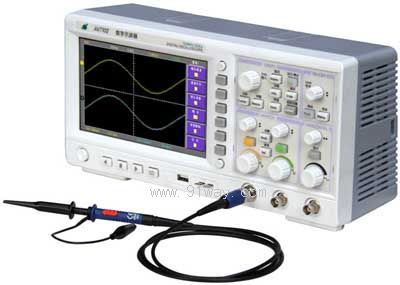

AV7062M

AV7102M

AV7152M

AV7202M

AV7302M

AV7352M

采集系统

最大取样速率

2GSa/s

最高等效取样率

25GSa/s

垂直分辨率

8bit

记录长度

8KB/ch

32KB/ch

垂直系统

带宽(-3dB)

60MHz

100MHz

150MHz

200MHz

300MHz

350MHz

上升时间

＜5.83ns

＜3.5ns

＜2.33ns

＜1.75ns

＜1.2ns

＜1ns

通道数

2+1

偏转因数

2mV/div～5V/div，1、2、5步进

△V测量误差

±(1.25%满刻度+2%读数+1LSB+0.5 mV)

偏移范围

±1.2V    (2mV～50mV/div)
±12V     (100mV～500mV/div)
±120V    (1V～5V/div)

水平系统

时基范围

2ns/div～50s/div，1、2、5步进

延迟范围

预触发：不小于10格
后触发：最大50s

时间分辨率

＜40ps

触发系统

内触发灵敏度

1.2div  (DC～20MHz)
2div    (＞20MHz)

外触发灵敏度

≤120mV

触发电平范围

±6格

触发抖动

＜1ns(峰-峰)

触发方式

沿触发、视频触发、毛刺触发

毛刺触发

最小毛刺检测宽度为64ns，毛刺宽度分辨率为16ns

功能特性

显示特性

7英寸，宽屏TFT彩色LCD，800×480分辨率

接口功能

RS-232、USB口

自动刻度

要求信号：幅度大于50mV，频率＞50Hz及相对稳定的信号(如果信号是脉冲信号，占空比应大于5%，脉宽应大于5ns)

保护/调用

非易失性存储器能保存或调用10套前面板设置

自动测量

光标测量

双电压光标和双时间光标，可手动测量也可自动跟踪测量

自动脉冲参数测量

频率、周期、正宽度、负宽度、占空比、幅度、高电平、低电平、平均、周期平均、峰峰值、最大值、最小值、均方根、周期均方根、上升时间、下降时间、过冲、预冲

FFT

FFT频率、FFT幅度、FFT幅度差

通用特性

电压

交流220V±10%

功耗

小于50VA

工作温度

0℃～50℃

体积

320mm(W)×164mm(H)×133mm(D)

重量

小于3kg
