产品名称：

CT1型高介电系数圆片电容器

型号规格：

CT1型高介电系数圆片电容器

产品类别：

常规产品 -- 电子电器 -- 阻容器件

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

CT1型高介电系数圆片电容器产品详细说明：

CT1型高介电系数圆片电容器特性：
具有特种温度级别。适用于作旁路或耦合，低频损耗和电容量稳定性要求不高的鉴频电路中。
使用温度范围：-25℃~ +85℃

容量范围：

额定电压（UR）	温度特性T．C/电容量（pF）				外形尺寸码	尺寸（mm）
额定电压（UR）	2B4(Y5P)	2D4(Y5T)	2E4(Y5U)	2F4(Y5V)	外形尺寸码	D	d	T
63V (50V)	100~820	470~1000	470~1500	1000~2200	05	5	0.5 0.6 0.8	4
	1000	1500~2200	2200~3300	3300~4700	06	6
	1500~2200	3300	4700	6800~10000	08	8
	3300	4700	6800~10000	15000	10	10
	4700~5600	6800	15000	22000	12	12
	6800~8200	10000~15000	22000	33000	14	14
	10000		33000	47000	16	16
160V	100~680	330~820	470~1000	1000~1500	05	5
	820~1000	1000~1500	1500~2200	2200~3300	06	6
	1500~2200	2200~3300	3300~4700	4700~10000	08	8
	3300	4700	6800~10000	15000	10	10
	4700	6800	15000	22000	12	12
	6800	10000	22000	33000	14	14
250V	100~680	220~1000	470~1500	1000~3300	06	6
	820~1000	1500~2200	2200~3300	4700~6800	08	8
	1500~2200	3300	4700	10000	10	10
	3300	4700	6800	15000	12	12
	4700	6800	10000	22000	14	14
500V	100~560	220~820	470~1000	1000~1500	06	06
	680~820	1000~1500	1500~2200	2200~3300	08	08
	1000~1500	2200	3300	4700~6800	10	10
	2200	3300	4700	10000	12	12
	3300	4700	6800	15000	14	14
	4700	6800	10000	22000	16	16

工作电压：63V~500V（630V）
试验电压：2.5 UR
绝缘电阻：RJ≥4000MΩ
损耗角正切值：2B4， 2D4，2E4：≤200×10-4，2F4 ：≤350×10-4
引线形式：a,b,c

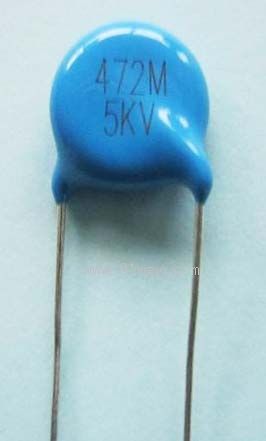

CT1型高介电系数圆片电容器

CT1型高介电系数圆片电容器（示意图）
