10-35KV一体化电容耦合器产品详细说明：

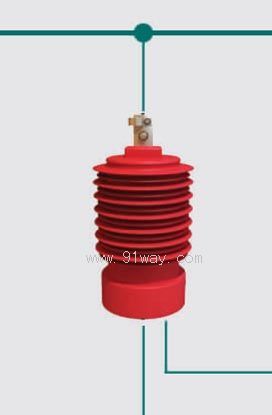

10-35KV一体化电容耦合器是将耦合电容器与结合滤波器结合为一体，高压端直接连接在高压输电线上，用于实现中压载波信号传输和工频电流的隔断。

1.1采用标准为IEC481-1974。GB7329-1998。
1.2适用于10KV和35KV中压电力线载波系统。
1.3耦合电容器容量3500pF/5000pF/6600pF/7500pF/10000pF。
1.4整机峰值包络功率为100W。
1.5耦合方式分为相—地/相-相。

2、10-35KV一体化电容耦合器工作环境
2.1标准条件：适用户内使用。
2.2安装高度：安装点海拔高度不大于4000m。
2.3环境温度：正常使用的环境温度在-50℃和+65℃之间。
2.4工频：输电线高压电的频率应在0和60HZ之间。
2.5特殊要求：如用户对使用条件有特殊要求也可考虑。

3、10-35KV一体化电容耦合器技术参数
3.1耦合电容容量3500pF/5000pF/6600pF/7500pF/10000pF
3.2线路侧阻抗：75欧/300欧/400欧
3.3电缆侧标称阻抗 50欧/75欧。
3.4工作衰耗
3.4.1 20-36KHz : <3.5dB
3.4.2 36-500KHz: <1.5dB。
3.5工频水平：
3.5.1阻抗变换器主次线圈间耐压应能承受有效值为5000V的工频电压，1分钟无击穿或放电。
3.5.1整机的高压端与地之间能承受有效值为43KV的工频电压。
