SS-23型时间继电器产品详细说明：

1.应用范围

　SS-23型时间继电器(以下简称继电器)作为辅助元件用于各种保护及自动控制电路中，使被控制的元件得到所需的延时。

2.SS-23型时间继电器主要技术参数

型号	额定直流电压	整定范围	整定级差
SS-23	220V	0.1-9.9s	0.1s
	110V	1-99s	1s
	48V	10-999s	10s

触点形式：1副瞬动转换；2副延时动合触点。
动作值：不大于70％额定值。
返回值：不小于5％额定值。
整定误差：不大于±0.5％最大整定值。
延时一致性：不大于0.2％最大整定值。
功率消耗：不大于6.6W。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

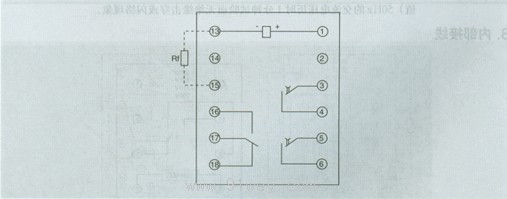

3.内部接线


　

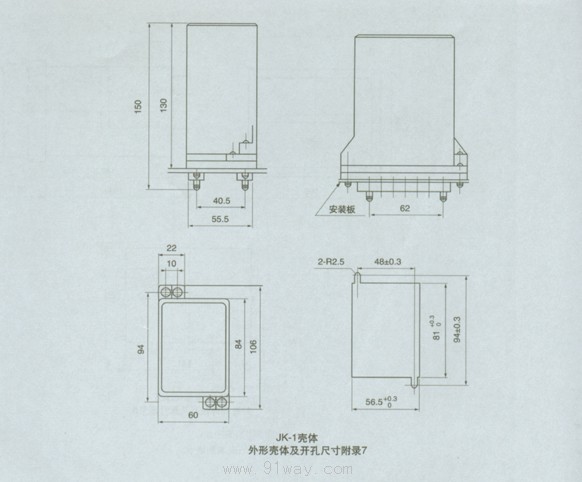

4.外形及开孔尺寸
