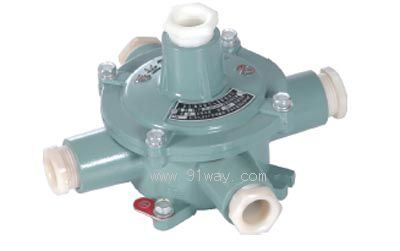

JHd,c,e系列防爆分线盒产品详细说明：

JHd,c,e系列防爆分线盒适用范围

防爆性气体环境：1区、2区
场所中危险气体和蒸气：IIA、IIB、IIC
温度组别：T1-T6
防护等级：IP54(可达IP56)

JHd,c,e系列防爆分线盒型号含义Type

代号Code	外形Outline	名称Name
A		一通平One Way On Level Cover
B		直二通平Two Way Straight On Level Cover
C		三通平Three Way On Level Cover
D		四通平Four Way On Level Cover
E		直角二通平 Two Way Reetangular On Level Cover
F		一通吊One Way On Ceiling Cover
G		直二通吊Two Way Straight On Ceiling Cover
H		三通吊Three Way On Ceiling Cover
I		四通吊 Four Way On Ceiling Cover
J		直角二通吊Two Way Reetangular On Level Cover

注：
1、○表示平盖，◎表示吊盖
2、在正常情况下，吊盖与接头同口径，如特殊要求特制
3、接通头一般为圆柱管螺纹G1/2"、G3/4"、G1",如特殊要求特制
4、额定电压：380V/220V 额定电流：20A
标注举例：
1、JHd-3/4B意义：JHd隔爆型分线盒，管螺纹为G3/4"直二通平盖
2、JHd-1/21意义：JHd隔爆型分线盒，管螺纹为G1/2"直二通吊盖

外形及安装尺寸Outline and Mounting Dimensions

型号Type	螺纹规格 Inlet Thread Size	外形图Outline	A	B	C	D	E
JHd/c	15		190	140	125	115	60
	20		190	140	125	115	60
	25		190	140	125	115	60
	32		215	160	152	140	95
	40		215	160	152	140	95
	50		215	160	152	140	95
	(63)70		225	170	160	150	100
	80		225	170	160	150	100
Jhe	13		190	140	125	115	60
	20		190	140	125	115	60
	25		190	140	125	115	60
	40		215	160	152	140	95

JHd,c,e系列防爆分线盒特点
压铸铝合金外壳，表面喷塑
进出线口螺纹有多种形式及规格
进出线口螺纹可特制
可采用钢管或电缆布线
