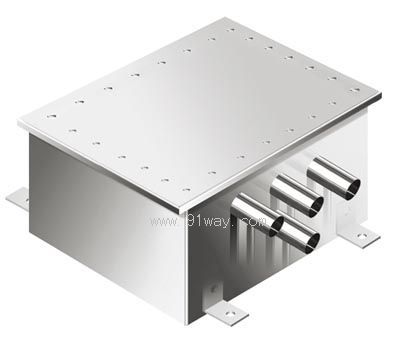

JHJD型交叉互联接地箱产品详细说明：

JHJD型交叉互联接地箱用于66kV、110kV或220kV电力系统，可保护高压电缆的护层绝缘免受过电压的损害，该产品内部主保护器采用ZnO电缆护层保护器，密封结构采用硅橡胶密封，达到较高的密封防水要求。全部采用铸铝或不锈钢外壳，导体连接件采用镀锡铜排，并采用螺栓压接，安装简单，便于预防性试验时电缆金属护套与保护器间脱开。保护接地箱可安装于户外运行，不受各种异常气候的影响。

参考标准
GB 50217 - 94 《电力工程电缆设计规范》

JHJD型交叉互联接地箱型号
ZJJD型，直接接地箱，用于电缆护层的直接接地。
BHJD型，保护接地箱，用于电缆护层的保护接地。
JHJD型，交叉互联接地箱，用于电缆中部的金属护层的交叉互联保护接地。

产品特点
免维护、轻巧、安装方便
保护箱可附设计数器

JHJD型交叉互联接地箱使用条件

户内或户外环境温度：-50℃～+50℃
主要性能指标
5s工频耐受电压：3kV
UDC 1mA：4.5kV
8/20us，10kA冲击电流残压：≤9.5 kV（峰值）
2ms方波，18次：400 A（峰值）
4/10us冲击电流：65 kA（峰值）
适用接地电缆截面：≤240mm2
运行维护
免维护
订货须知
需提供接地电缆截面尺寸
