产品名称: ZJK-1140/660煤矿用提升机绞车保护控制装置
型号规格: ZJK-1140/660煤矿用提升机绞车保护控制装置
  放大图片 放大图片
产品类别: 常规产品 -- 特种电器 -- 防爆设备
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZJK-1140/660煤矿用提升机绞车保护控制装置产品详细说明:
ZJK-1140(660)煤矿用提升机、绞车保护控制装置

一、 系统组成

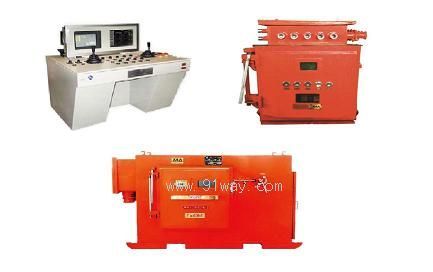

矿用隔爆兼本质安全型提升机、绞车保护控制装置由矿用隔爆兼本安型控制箱、矿用本质安全型绞车保护控制装置操作台、矿用隔爆兼本质安全型交流变频器以及各种保护传感器组成。
1) 主要用途及适用范围
适用于有爆炸性混合物(甲烷混合物)和煤尘的矿井生产环境,能够配合各种矿用绞车专用机电设备,如矿用隔爆型软起动器、矿用隔爆型变频器等,实现矿用绞车的各种控制要求等功能。
本系统配之以各种矿用绞车专用保护装置,如测速、拉线、掉道、断绳、过卷、断绳等等,加之自带的电机电流显示、带速显示,拉线对位指示、故障指示和设备运行指示,能够满足矿用绞车各种监控要求和保护要求。
本系统能够构成形式多样地集控网,实现远程控制和通讯,也能够与其他的监控系统进行各种协议的通讯。另外本系统还具有操作简单、性能可靠,免维护等优点,是矿用绞车理想的电气控制系统。
2) 执行标准
隔爆性能符合GB 3836.2-2010 《爆炸性环境 第2部分:由隔爆外壳“d” 保护的设备》的要求。技术性能符合MT 872-2000《煤矿用带式输送机保护装置技术条件》、企标Q/JH 018-2012的要求。

二、 ZJK-1140/660煤矿用提升机绞车保护控制装置技术特征
现场总线技术:仅用一根屏蔽线即可完成通讯功能,实现了控制的智能化。
1) 全数字化设计:将轴编码器应用于绞车电控,实现数字化的行程、速度、给定等数字化控制,其中数字化的主令控制器和手闸控制器等具有控制准确、操作方便、故障率低等特点。
2) 强大的软件功能:提高了系统的稳定性和可靠性。
3) 模块化设计:将系统多个功能集成为不同的电路模块。
4) 主控台设计:采用性能优越的进口可编程控制器作为主要控制器件,两套plc相互冗余,构成安全回路双线制。
5) 抗干扰设计:符合GB/T13926电磁兼容性要求,系统安全可靠。
6) 完善的防雷系统:主控台内设置有完善的防雷系统,有效地提高了系统抵抗自然灾害的能力。
7) 工业控制人机界面:显示绞车的各种静、动态参数,如速度、行程、油压、速度图、力图、打点次数及各种开关量的状态。此外显示屏中设置了故障记忆和故障态。
8) ups电源:不间断电源为控制回路供电,保证系统电磁兼容性指标的实现;当发生突然停电,保证了二级制动的有效性。
9) 语言报警:可连续不断地用语言播放故障位置,有效缩短了故障的查找时间。
10) 多种运行方式:提升系统能完成提升机手动、自动、检修、故障开车等各种运行方式的控制要求。

三、ZJK-1140/660煤矿用提升机绞车保护控制装置主要配置表:

名 称
型号
防爆型式
矿用隔爆兼本安型控制箱
KXJ1140、660
Exd[ib]IMb
矿用本质安全型绞车保护控制装置操作台
ZJK-24T
Exd[ib]IMb
矿用隔爆兼本质安全型交流变频器
BPJ1-315(250)/660
Exd[ib]IMb
矿用本质安全型双向急停开关
KHJ10/18(D)
ExibI
矿用本质安全型跑偏传感器
GEJ15/30(D)
ExibI
矿用本质安全型速度传感器
GSH3.6(D)
ExibI
ZJK-1140/660煤矿用提升机绞车保护控制装置
